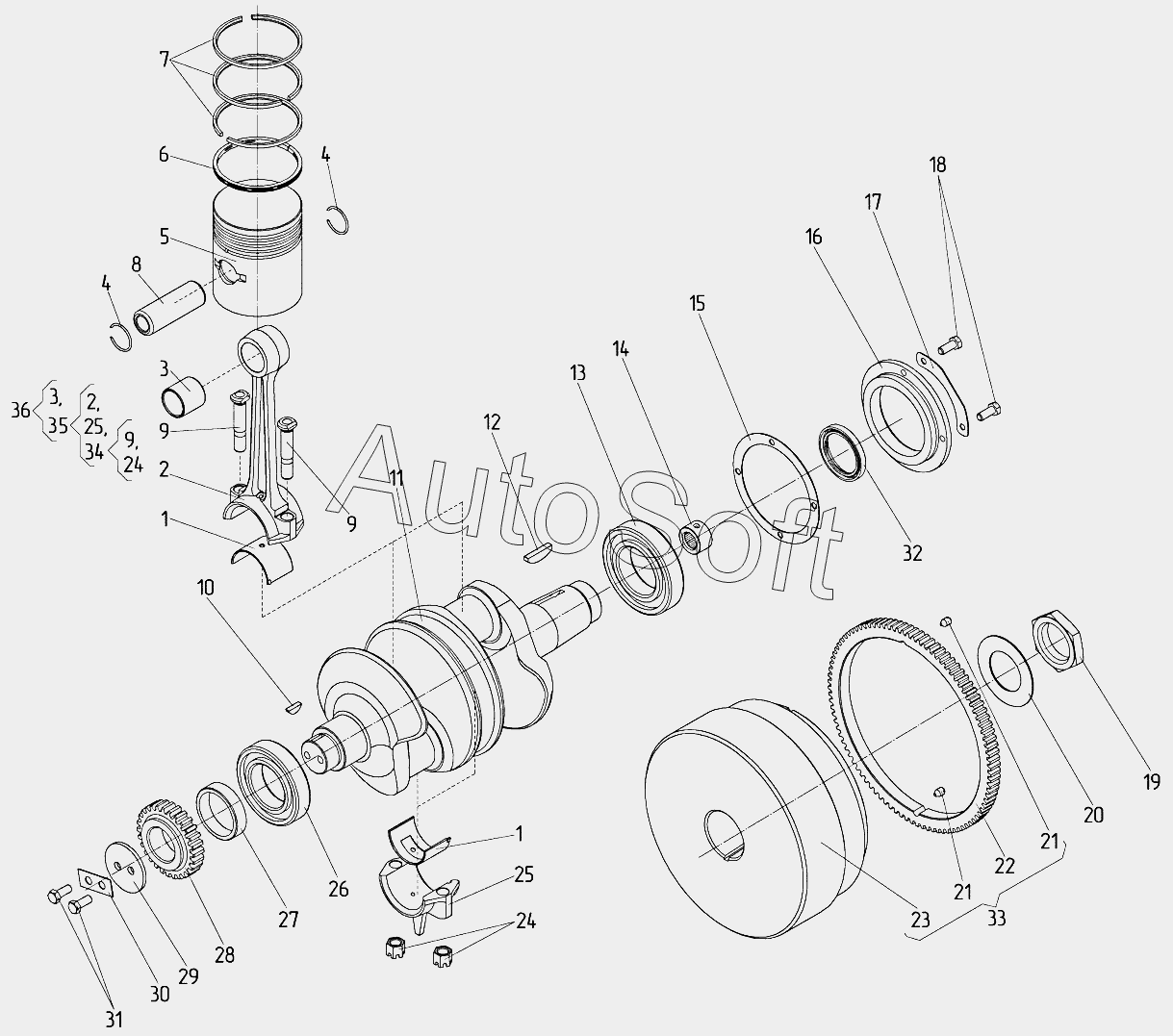

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Кривошипно-шатунный механизм пускового агрегата
17-03-5СП
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-03-5СП | 1***П | Кривошипно-шатунный механизм | |
| 1 | А***А | Вкладыш шатунного подшипника | |
| 2 | 0***4 | Шатун | |
| 3 | 0***8 | Втулка шатуна | |
| 4 | 1***9 | Кольцо | |
| 5 | 1***7 | Поршень | |
| 6 | 0***1 | Кольцо поршневое маслосъемное | |
| 6 | С***1 | Кольцо поршневое маслосъемное | |
| 7 | 0***0 | Кольцо поршневое компрессионное | |
| 7 | С***0 | Кольцо поршневое компрессионное | |
| 8 | 0***1 | Палец поршневой | |
| 9 | 0***6 | Болт шатунный | |
| 10 | 3***6 | Шпонка | |
| 10 | 5***5 | Шпонка 5х7,5 | |
| 11 | 0***1 | Вал коленчатый | |
| 12 | 3***3 | Шпонка | |
| 13 | 2***К | Подшипник 211АК | |
| 14 | 9***0 | Подшипник 942/20 | |
| 15 | 4***1 | Прокладка | |
| 16 | 1***3 | Крышка | |
| 17 | 1***6 | Пластина | |
| 18 | Б***9 | Болт М6х16.58.019 | |
| 19 | 0***4 | Гайка | |
| 20 | 3***0 | Шайба | |
| 21 | В***Н | Винт В.М8-8gх12.14Н | |
| 22 | 1***3 | Венец маховика | |
| 23 | 1***2 | Маховик | |
| 24 | 3***2 | Гайка | |
| 25 | 0***5 | Крышка шатуна | |
| 26 | 2***К | Подшипник 210АК | |
| 27 | 0***4 | Кольцо | |
| 28 | 0***6 | Шестерня | |
| 29 | 0***2 | Шайба | |
| 30 | 3***9 | Пластина | |
| 31 | Б***9 | Болт М8-6gх20.58.019 | |
| 32 | 1***1 | Манжета 1,2-55х80-1 | |
| 33 | 1***П | Маховик | |
| 34 | 1***1 | Болт шатунный с гайкой | |
| 35 | 0***П | Шатун | |
| 36 | 0***П | Шатун |
