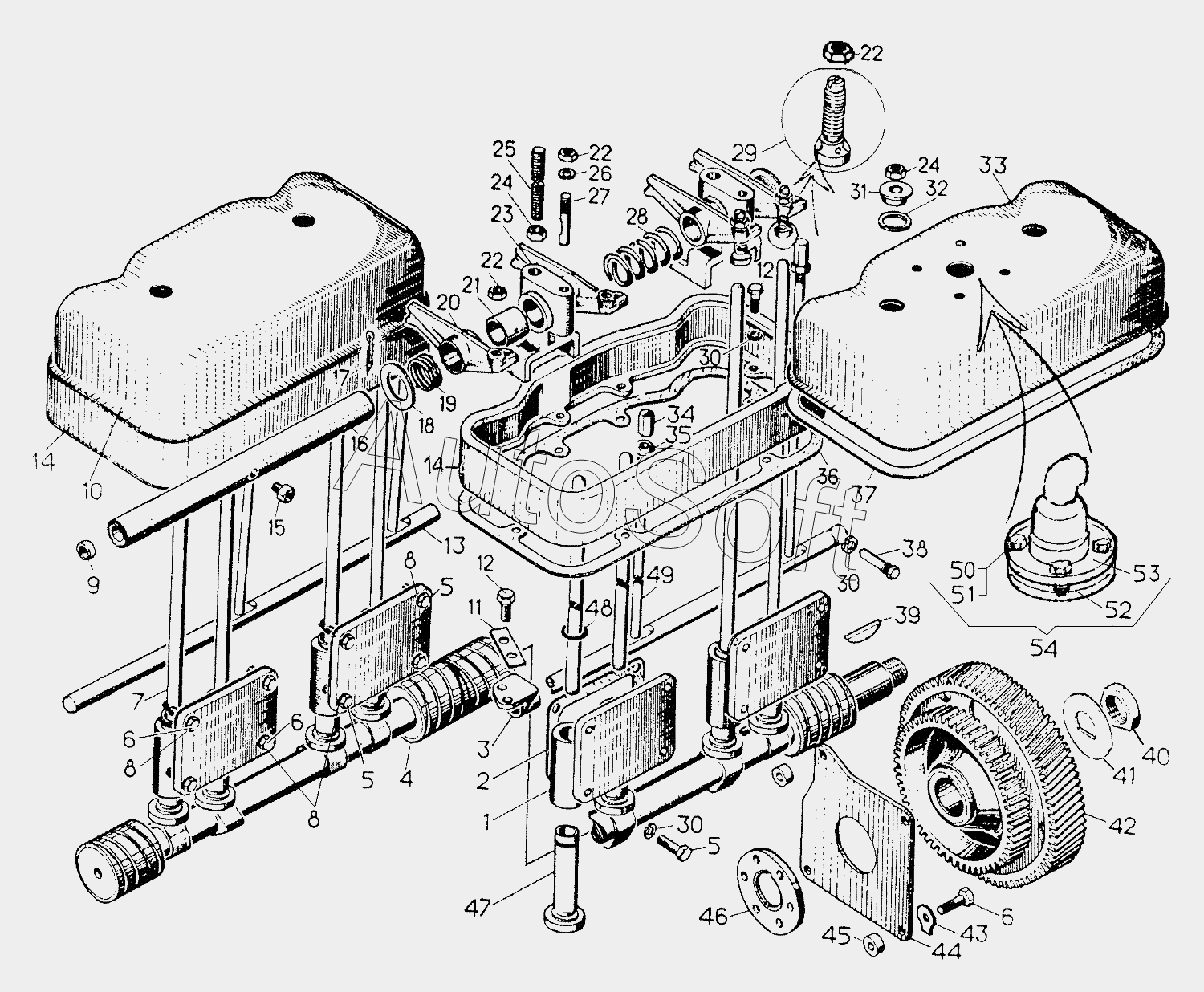

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Механизм газораспределения дизеля
41
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
54
14
14
1
2
3
4
5
5
5
6
6
6
7
8
8
8
9
10
11
12
12
13
51-04-7СП
15
16
17
18
19
20
21
22
22
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-04-7СП | 5***П | Механизм газораспределения | |
| 1 | 1***3 | Кронштейн | |
| 2 | 4***5 | Прокладка | |
| 3 | 0***6 | Подшипник | |
| 4 | 1***1 | Вал распределительный | |
| 5 | 0***7 | Болт | |
| 6 | Б***9 | Болт | |
| 7 | 5***5 | Штанга толкателя | |
| 8 | 4***9 | Кольцо | |
| 9 | 0***0 | Заглушка | |
| 10 | 1***П | Колпак | |
| 11 | 3***3 | Пластина | |
| 12 | Б***9 | Болт | |
| 13 | 1***6 | Валик декомпрессора | |
| 14 | 1***2 | Основание колпака | |
| 15 | 4***2 | Штуцер | |
| 16 | 1***4 | Валик коромысел | |
| 17 | Ш***0 | Шплинт 4х40 | |
| 18 | 3***7 | Шайба | |
| 19 | 7***6 | Пружина | |
| 20 | 1***2 | Коромысло | |
| 21 | 5***7 | Втулка коромысла | |
| 22 | 3***9 | Гайка | |
| 23 | 1***7 | Стойка | |
| 24 | 7***7 | Гайка | |
| 25 | 2***4 | Шпилька | |
| 26 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 27 | 0***6 | Стопор | |
| 28 | 7***5 | Пружина | |
| 29 | 6***2 | Винт регулировочный | |
| 30 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 31 | 5***5 | Втулка | |
| 32 | 4***7 | Прокладка | |
| 33 | 1***П | Колпак | |
| 34 | 0***7 | Наконечник | |
| 35 | 3***4 | Гайка | |
| 36 | 7***8 | Прокладка | |
| 37 | 7***6 | Прокладка | |
| 38 | 7***9 | Винт | |
| 39 | 3***0 | Шпонка | |
| 40 | 3***5 | Гайка | |
| 41 | 3***1 | Шайба | |
| 42 | 0***1 | Колесо зубчатое | |
| 43 | 3***7 | Шайба | |
| 44 | 0***3 | Плита | |
| 45 | 0***4 | Втулка | |
| 46 | 0***3 | Шайба | |
| 47 | 5***П | Толкатель | |
| 48 | 0***5 | Кольцо | |
| 49 | 0***9 | Штанга декомпрессора | |
| 50 | Б***9 | Болт М8х20.58.019 | |
| 51 | Ш***9 | Шайба 8Т.65Г.09 | |
| 52 | 7***7 | Прокладка | |
| 53 | 5***П | Сапун | |
| 54 | 5***П | Сапун в сборе с прокладкой, шайбами и болтами |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
