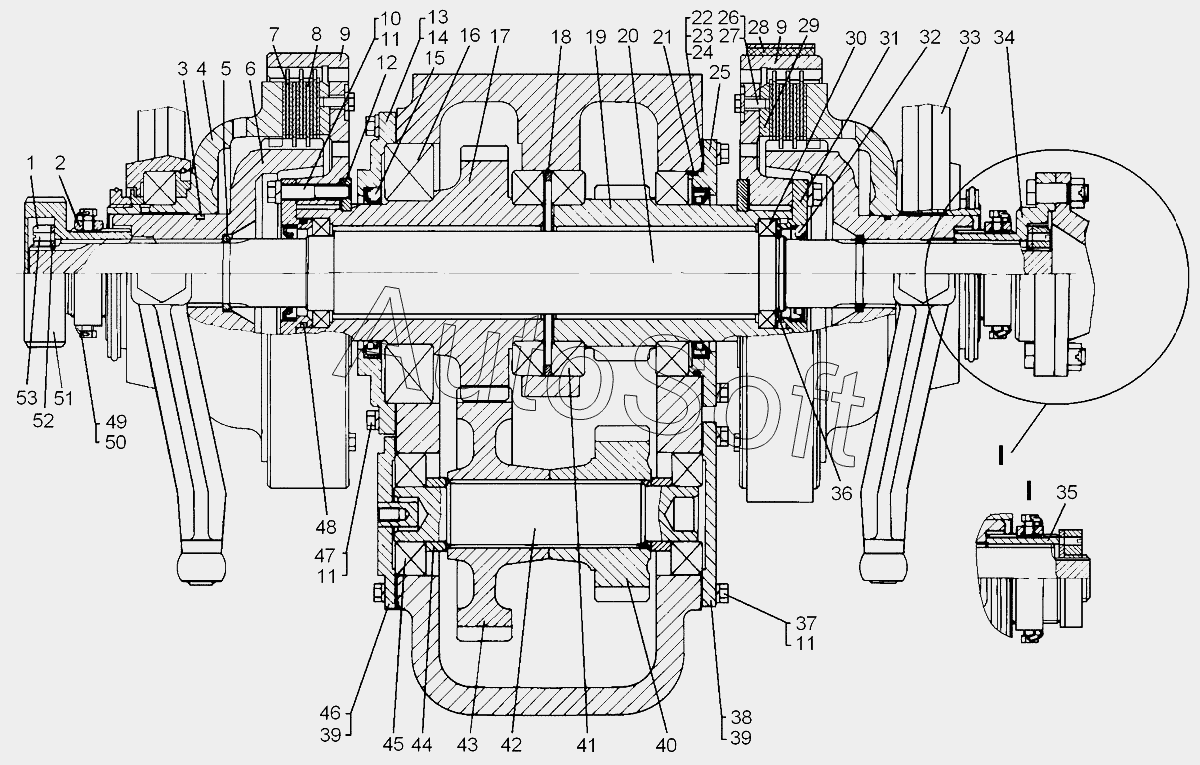

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Редукторы - продолжение
71-44-102СП
71-44-101СП
1
2
3
4
5
6
7
8
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-44-101СП | 7***П | Редуктор | |
| 71-44-102СП | 7***П | Редуктор | |
| 1 | 7***4 | Гайка | |
| 2 | 7***9 | Втулка | |
| 3 | 7***0 | Кольцо У-85х80-2 | |
| 4 | 7***П | Диск нажимной | |
| 5 | 7***9 | Кольцо разрезное | |
| 6 | 7***7 | Барабан ведущий | |
| 7 | 7***П | Диск | |
| 8 | 7***4 | Диск | |
| 9 | 7***9 | Барабан | |
| 10 | Б***9 | Болт М10х55.58.019 | |
| 11 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 12 | 7***4 | Кольцо | |
| 13 | 7***1 | Крышка | |
| 14 | 7***3 | Прокладка | |
| 15 | 2***4 | Манжета 2.1-100х125-4 | |
| 16 | 2***1 | Подшипник 221 | |
| 17 | 7***8 | Колесо зубчатое | |
| 18 | 7***8 | Кольцо | |
| 19 | 7***9 | Колесо зубчатое | |
| 20 | 7***6 | Вал ведущий | |
| 21 | 7***2 | Кольцо | |
| 22 | 7***4 | Прокладка регулировочная | |
| 23 | 7***1 | Прокладка регулировочная | |
| 24 | 7***2 | Прокладка регулировочная | |
| 25 | 7***9 | Крышка | |
| 26 | Б***9 | Болт | |
| 27 | Ш***9 | Шайба 8Т.65Г.09 | |
| 28 | 7***П | Лента тормозная | |
| 29 | 7***0 | Кольцо | |
| 30 | 1***0 | Подшипник 110 | |
| 31 | 7***2 | Корпус | |
| 32 | 2***1 | Манжета 2.1-50х70-1 | |
| 33 | 7***П | Диск нажимной | |
| 34 | 7***0 | Полумуфта | |
| 35 | 7***6 | Втулка | |
| 36 | 7***7 | Кольцо В50 | |
| 37 | Б***9 | Болт | |
| 38 | 7***3 | Крышка | |
| 39 | 7***4 | Прокладка | |
| 40 | 7***8 | Колесо зубчатое | |
| 41 | 1***А | Подшипник 120 А | |
| 42 | 7***3 | Вал | |
| 43 | 7***7 | Колесо зубчатое | |
| 44 | 7***5 | Втулка | |
| 45 | 3***А | Подшипник 308 А | |
| 46 | 7***П | Крышка | |
| 47 | Б***8 | Болт М10-6gх30.58 | |
| 48 | 7***3 | Кольцо | |
| 49 | 2***7 | Болт | |
| 50 | К***6 | Проволока КО 1,6 | |
| 51 | 7***0 | Полумуфта | |
| 51 | 7***1 | Полумуфта | |
| 52 | 6***9 | Пластина | |
| 53 | В***Н | Винт В.М8х16.14Н |
