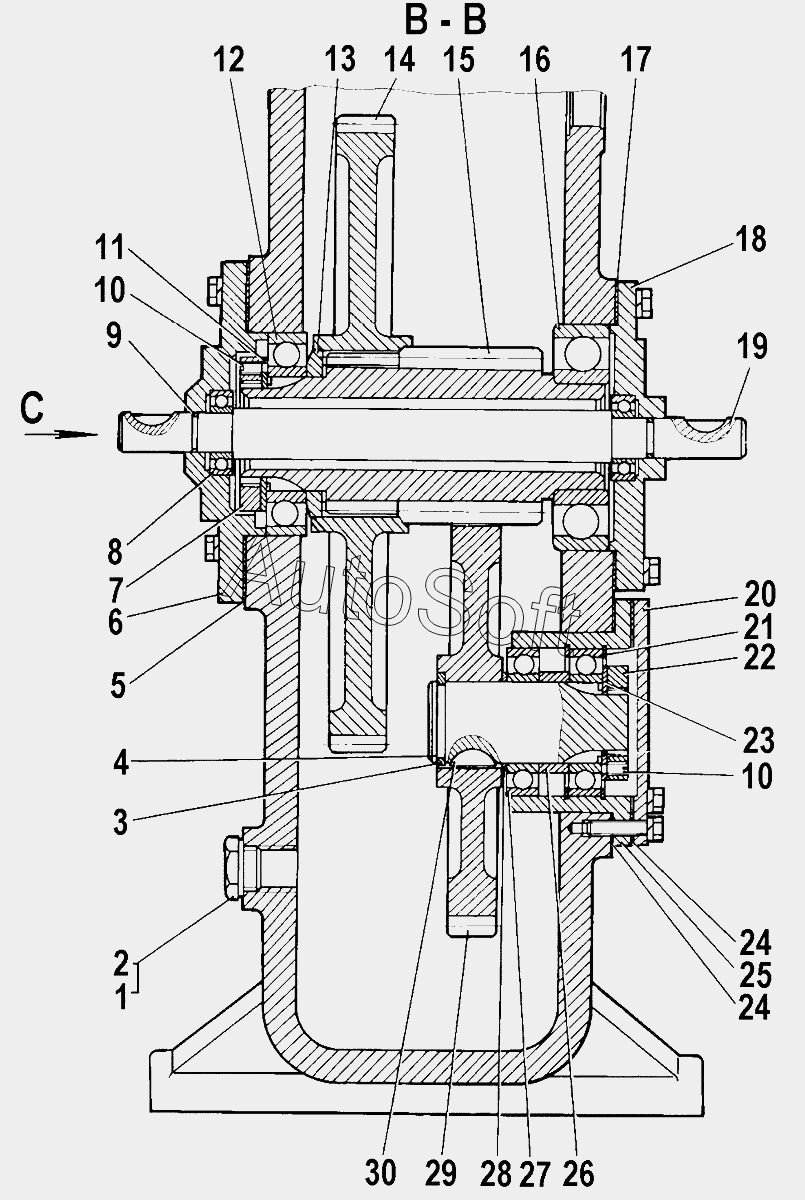

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Редукторы - продолжение
23
16
17
18
18
19
20
21
22
15
24
24
25
26
27
28
29
30
30
7
71-44-102СП
1
2
3
4
5
6
6
71-44-101СП
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-44-101СП | 7***П | Редуктор | |
| 71-44-102СП | 7***П | Редуктор | |
| 1 | 7***4 | Пробка | |
| 2 | 2***2 | Кольцо 27х35 МН 4152-62 | |
| 3 | 7***9 | Кольцо разрезное | |
| 4 | 7***0 | Вал | |
| 5 | 7***7 | Прокладка | |
| 6 | 7***5 | Крышка | |
| 6 | 7***7 | Крышка | |
| 7 | 7***1 | Гайка | |
| 8 | 2***5 | Подшипник 205 | |
| 9 | 0***2 | Кольцо 020-25-30-2-2 | |
| 10 | В***Н | Винт В.М8х16.14Н | |
| 11 | 7***4 | Пластина | |
| 12 | 2***4 | Подшипник 214 | |
| 13 | 7***2 | Кольцо | |
| 14 | 7***9 | Колесо зубчатое | |
| 15 | 7***8 | Шестерня | |
| 16 | 3***3 | Подшипник 313 | |
| 17 | 7***5 | Прокладка | |
| 18 | 7***4 | Крышка | |
| 18 | 7***6 | Крышка | |
| 19 | 7***1 | Валик | |
| 20 | 7***8 | Крышка | |
| 21 | 7***3 | Кольцо | |
| 22 | 7***4 | Гайка | |
| 23 | 6***9 | Пластина | |
| 24 | 7***9 | Прокладка | |
| 25 | 7***9 | Корпус | |
| 26 | 7***0 | Втулка | |
| 27 | 2***0 | Подшипник 210 | |
| 28 | 7***2 | Втулка | |
| 29 | 7***2 | Колесо зубчатое | |
| 30 | 7***1 | Шпонка | |
| 30 | 8***1 | Шпонка 8х11 |
