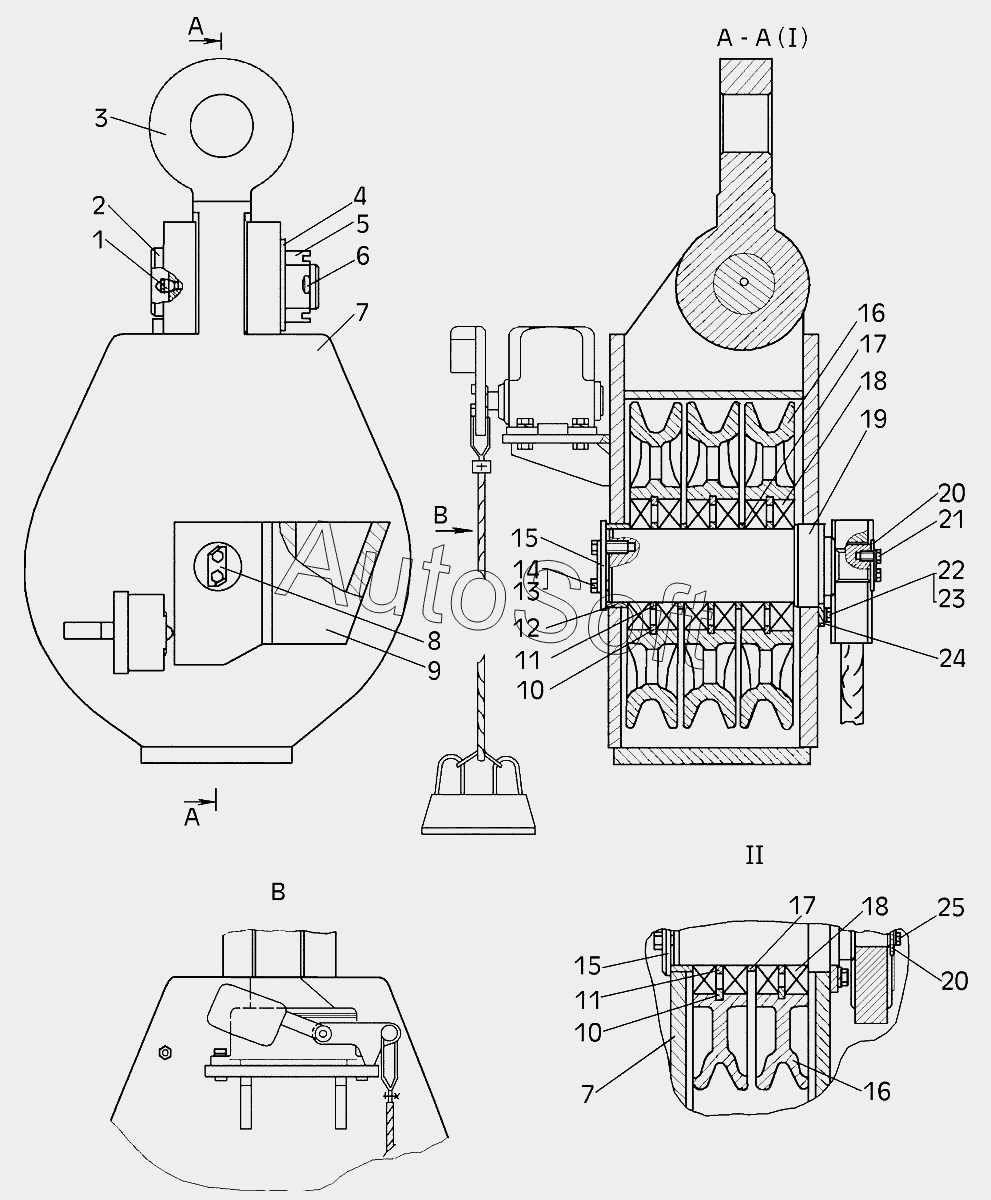

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Блок подвесной
71-53-32СП
71-53-35СП
1
2
3
4
5
6
7
7
7
8
9
10
10
11
11
12
13
14
15
20
20
20
15
15
16
16
16
17
17
18
18
19
19
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-53-32СП | 7***П | Блок подвесной | |
| 71-53-35СП | 7***П | Блок подвесной | |
| 1 | 1***6 | Масленка 1.3.Ц6 | |
| 2 | 7***4 | Палец | |
| 3 | 7***6 | Серьга | |
| 4 | 7***6 | Шайба | |
| 5 | 7***0 | Гайка | |
| 6 | Ш***9 | Шплинт 8х100.019 | |
| 7 | 7***П | Кожух блока | |
| 7 | 7***П | Кожух блока | |
| 8 | 7***2 | Пластина стопорная | |
| 9 | 7***П | Коуш | |
| 10 | 7***8 | Кольцо | |
| 11 | 7***5 | Кольцо | |
| 12 | 7***7 | Втулка | |
| 13 | Б***9 | Болт | |
| 14 | 7***2 | Пластина стопорная | |
| 15 | 7***3 | Диск | |
| 15 | 7***8 | Диск | |
| 16 | 7***1 | Ролик | |
| 16 | 7***2 | Ролик | |
| 17 | 7***4 | Кольцо распорное | |
| 18 | 8***8 | Подшипник 80218 | |
| 19 | 7***8 | Ось | |
| 19 | 7***9 | Ось | |
| 20 | 7***3 | Диск | |
| 20 | 7***8 | Диск | |
| 21 | Б***9 | Болт | |
| 22 | Б***9 | Болт | |
| 23 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 24 | 7***9 | Планка | |
| 25 | Б***9 | Болт |
