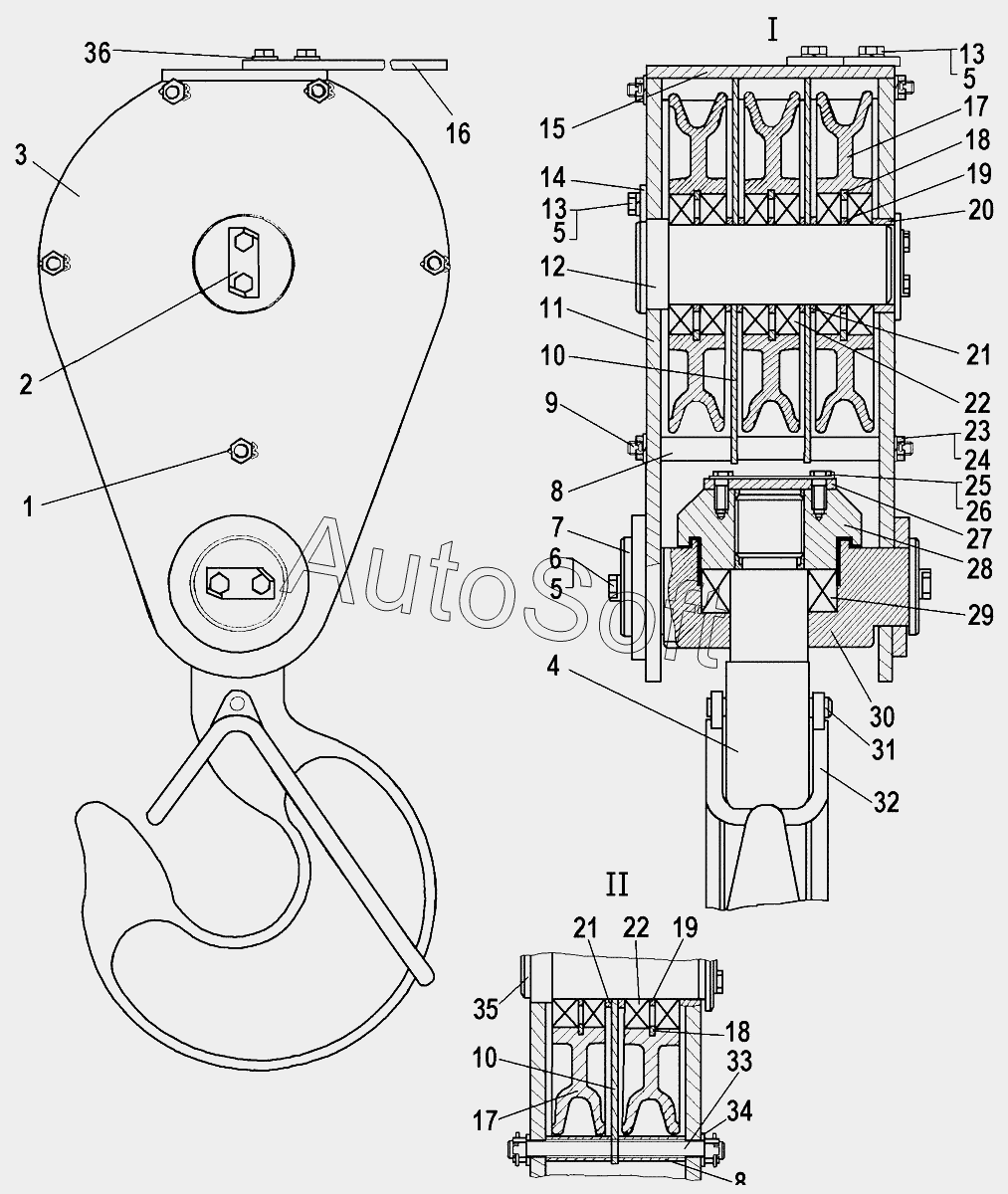

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Блок подвижный
29
20
21
21
22
22
23
24
25
26
26
27
27
28
28
19
19
29
30
30
31
31
32
32
33
34
35
36
9
71-53-33СП
1
1
2
3
4
4
5
5
5
5
6
7
8
8
71-53-36СП
10
10
11
12
13
13
14
15
15
16
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-53-33СП | 7***П | Блок подвижный | |
| 71-53-36СП | 7***П | Блок подвижный | |
| 1 | Ш***5 | Шплинт 4х25 | |
| 1 | Ш***2 | Шплинт | |
| 2 | 7***2 | Пластина стопорная | |
| 3 | 7***П | Щека | |
| 4 | 7***3 | Крюк | |
| 4 | 7***2 | Крюк | |
| 5 | Ш***9 | Шайба 12.ОТ.65Г.019 | |
| 5 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 6 | Б***9 | Болт | |
| 7 | 7***8 | Диск | |
| 8 | 7***2 | Распорка | |
| 9 | 7***1 | Шпилька | |
| 10 | 7***0 | Перегородка | |
| 11 | 7***П | Щека | |
| 12 | 7***1 | Ось | |
| 13 | Б***9 | Болт | |
| 14 | 7***9 | Планка | |
| 15 | 7***П | Крышка | |
| 15 | 7***П | Крышка | |
| 16 | 7***0 | Пластина | |
| 17 | 7***1 | Ролик | |
| 17 | 7***2 | Ролик | |
| 18 | 7***8 | Кольцо | |
| 19 | 7***5 | Кольцо | |
| 20 | 7***7 | Втулка | |
| 21 | 7***1 | Кольцо распорное | |
| 22 | 8***8 | Подшипник 80218 | |
| 23 | 7***3 | Гайка | |
| 24 | Ш***9 | Шайба 16.ОТ.65Г.019 | |
| 25 | Б***9 | Болт | |
| 26 | 7***3 | Пластина стопорная | |
| 26 | 7***2 | Пластина стопорная | |
| 27 | 7***6 | Оседержатель | |
| 27 | 7***5 | Оседержатель | |
| 28 | 7***5 | Гайка | |
| 28 | 7***4 | Гайка | |
| 29 | 8***4 | Подшипник 8314 | |
| 29 | 8***8 | Подшипник 8318 | |
| 30 | 7***4 | Траверса | |
| 30 | 7***3 | Траверса | |
| 31 | 7***1 | Штифт | |
| 31 | 7***1 | Штифт 12h11х120 | |
| 32 | 7***П | Скоба 19-2/1 | |
| 32 | 7***П | Скоба 7-2/1 | |
| 33 | 7***1 | Шпилька | |
| 34 | 3***1 | Шайба | |
| 35 | 7***1 | Ось | |
| 36 | 3***1 | Шайба |
