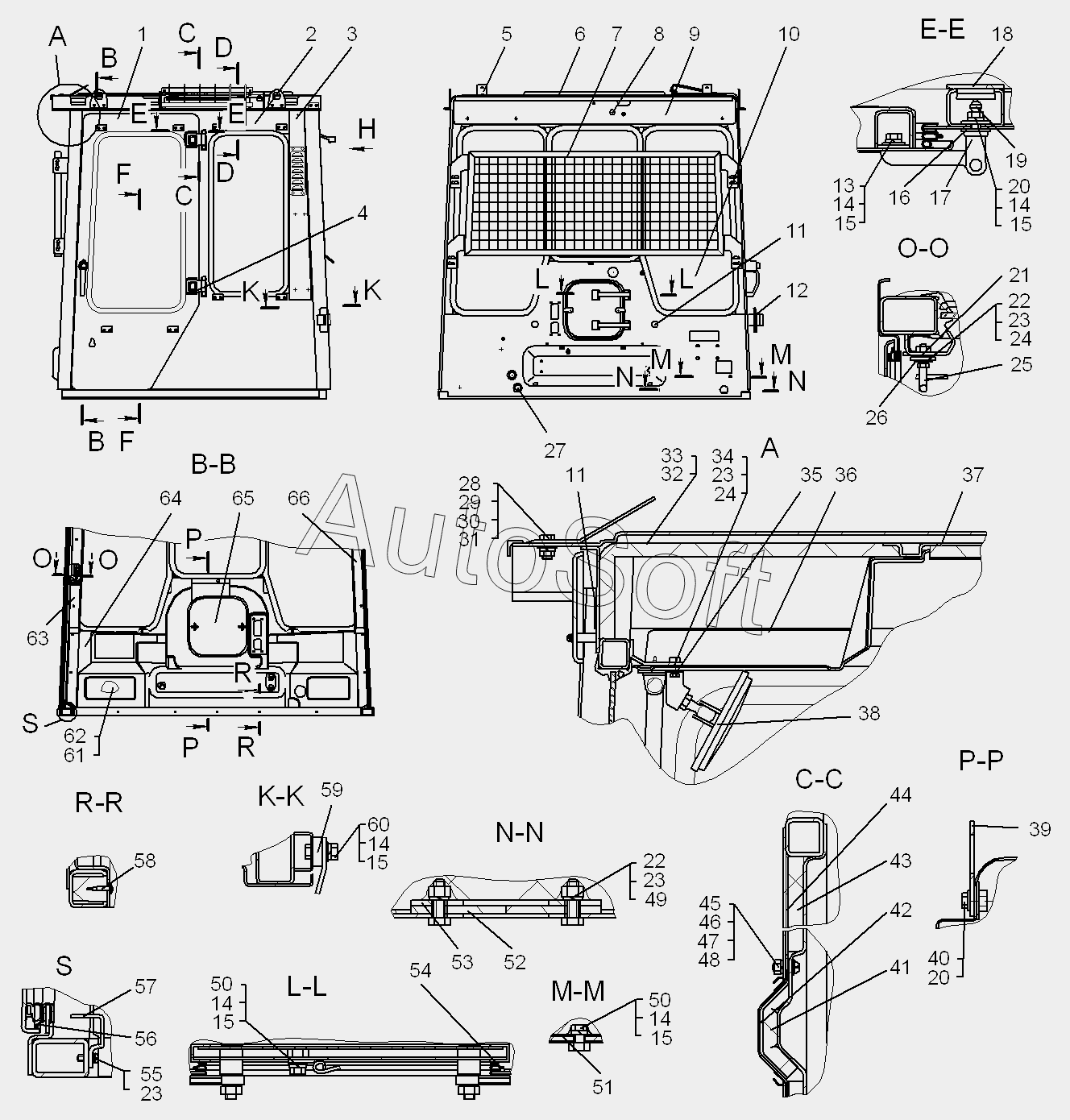

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Кабина
41
49
48
47
46
45
44
43
42
50
50
40
39
38
37
36
35
34
33
58
66
65
64
63
62
61
60
59
32
57
56
55
54
53
52
51
8
14
14
14
14
14
13
12
11
11
10
10
10
9
15
15
15
15
15
7
6
5
4
3
2
1
23
23
23
23
31
30
29
28
27
26
25
24
24
48-59-44СП
22
22
21
20
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-59-44СП | 4***П | Кабина | |
| 1 | 6***П | Дверь | |
| 2 | 4***П | Каркас | |
| 3 | 6***П | Кожух | |
| 4 | 5***П | Шарнир | |
| 5 | 4***3 | Кронштейн | |
| 6 | 5***П | Установка люка | |
| 7 | 6***П | Установка защиты стёкол | |
| 8 | 7***5 | Пробка | |
| 9 | 5***3 | Накладка | |
| 10 | 6***П | Установка стекол | |
| 10 | 6***П | Установка стекол | |
| 10 | 6***П | Установка стеклопакетов | |
| 11 | 7***2 | Пробка | |
| 12 | 5***П | Защелка | |
| 13 | Б***ч | Болт М10-6gх25.58.Ц9.ч | |
| 14 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 15 | 3***2 | Шайба 10.01.10.Ц9.ч | |
| 16 | 3***3 | Шайба 10х3.02.3кп.Ц9.ч | |
| 17 | 5***П | Шарнир | |
| 18 | 7***9 | Заглушка | |
| 19 | П***а | Пломба | |
| 20 | Б***ч | Болт М10-6gх30.58.Ц9.ч | |
| 21 | 6***П | Планка | |
| 22 | Б***ч | Болт М6-6gх20.88.35.Ц9.ч | |
| 23 | Ш***9 | Шайба 6Т.65Г.09 | |
| 24 | 3***2 | Шайба 6.01.08кп.Ц9.ч | |
| 25 | 6***0 | Скоба | |
| 26 | 6***5 | Прокладка | |
| 27 | 7***2 | Колпачок | |
| 28 | Б***9 | Болт | |
| 29 | Г***9 | Гайка | |
| 30 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 31 | 3***1 | Шайба | |
| 32 | 7***8 | Панель | |
| 33 | 7***0 | Панель | |
| 34 | Б***ч | Болт М6-6gх16.88.35.Ц9.ч | |
| 35 | 5***П | Опора | |
| 36 | 6***П | Кожух | |
| 37 | 7***3 | Панель | |
| 38 | 5***П | Зеркало | |
| 39 | 5***7 | Петля | |
| 40 | 4***2 | Кольцо | |
| 41 | 7***1 | Панель | |
| 42 | 7***8 | Панель | |
| 43 | 7***8 | Панель | |
| 44 | 7***2 | Панель | |
| 45 | В***ч | Винт В.М8-6gх35.58.Ц9.ч | |
| 46 | Г***ч | Гайка М8-7Н.6.Ц9.ч | |
| 47 | Ш***9 | Шайба 8Т.65Г.09 | |
| 48 | 3***3 | Шайба 8.02.3кп.Ц9.ч | |
| 49 | Г***ч | Гайка М6-7Н.Ц9.ч | |
| 50 | Б***ч | Болт М10-6gх18.58.Ц9.ч | |
| 51 | 5***9 | Заглушка | |
| 52 | 7***4 | Прокладка | |
| 53 | 4***9 | Фланец | |
| 54 | 7***2 | Уплотнитель | |
| 55 | В***ч | Винт В.М6-6gх16.58.Ц9.ч | |
| 56 | 7***2 | Уплотнитель | |
| 57 | 4***0 | Кожух | |
| 58 | 7***1 | Винт самонарезающий самосверлящий 4,2х19 | |
| 59 | 6***8 | Проставка | |
| 60 | Б***ч | Болт М10-6gх35.58.Ц9ч | |
| 61 | 7***3 | Панель | |
| 62 | 7***8 | Панель | |
| 63 | 7***2 | Панель | |
| 64 | 7***3 | Панель | |
| 65 | 5***П | Крышка | |
| 66 | 7***2 | Панель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
