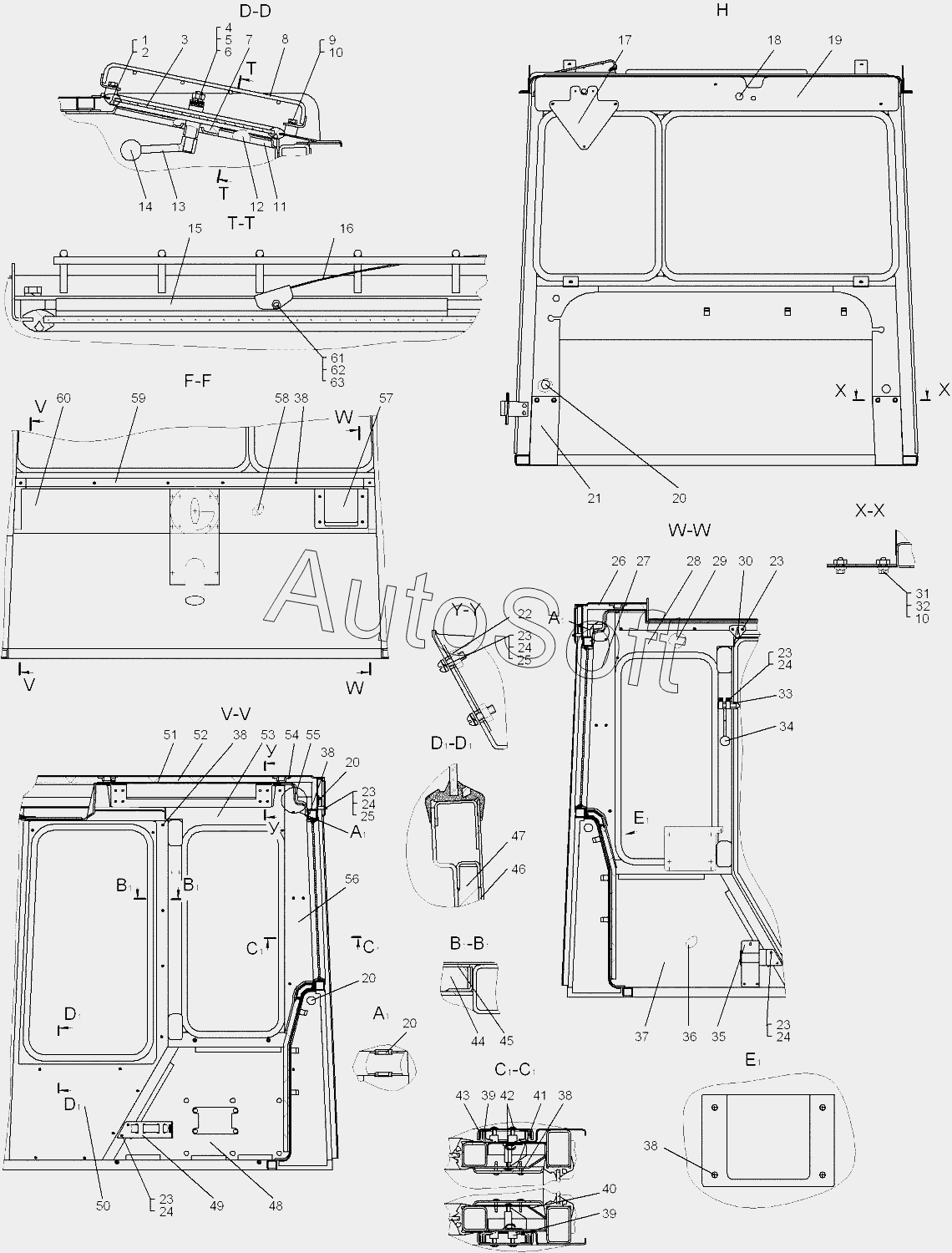

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Кабина - продолжение
48
33
34
35
36
37
38
38
38
38
38
39
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
16
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
48-59-44СП
17
18
19
20
20
20
20
21
22
24
24
24
24
24
25
25
26
27
28
29
30
23
23
23
23
23
23
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-59-44СП | 4***П | Кабина | |
| 1 | 2***2 | Кант | |
| 2 | 7***1 | Уплотнитель | |
| 3 | 4***1 | Стекло | |
| 4 | 5***9 | Подкладка | |
| 5 | Г***ч | Гайка М10-7Н.6.Ц9.ч | |
| 6 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 7 | 7***7 | Панель | |
| 8 | 4***П | Решетка | |
| 9 | Б***9 | Болт | |
| 10 | Ш***9 | Шайба 8Т.65Г.09 | |
| 11 | 7***4 | Рамка | |
| 12 | 7***0 | Панель | |
| 13 | 4***П | Ручка | |
| 14 | 7***8 | Ручка | |
| 15 | 4***П | Щетка | |
| 16 | 4***П | Рычаг | |
| 17 | 5***8 | Планка | |
| 18 | 7***5 | Пробка | |
| 19 | 5***2 | Накладка | |
| 20 | 7***2 | Пробка | |
| 21 | 6***1 | Щиток | |
| 22 | 5***П | Планка | |
| 23 | Б***ч | Болт М6-6gх16.88.35.Ц9.ч | |
| 24 | Ш***9 | Шайба 6Т.65Г.09 | |
| 25 | 3***2 | Шайба 6.01.08кп.Ц9.ч | |
| 26 | 7***2 | Панель | |
| 27 | 7***1 | Панель | |
| 28 | 7***9 | Панель | |
| 29 | 7***1 | Панель | |
| 30 | 7***0 | Крючок (У) | |
| 31 | Б***9 | Болт | |
| 32 | 3***3 | Шайба 8.02.3кп.Ц9.ч | |
| 33 | 5***6 | Скоба | |
| 34 | 5***П | Молоток | |
| 35 | 5***П | Кронштейн | |
| 36 | 7***6 | Панель | |
| 37 | 7***6 | Панель (М-М) | |
| 38 | 7***1 | Винт самонарезающий самосверлящий 4,2х19 | |
| 39 | 6***П | Кожух | |
| 40 | 6***1 | Крышка | |
| 41 | 6***2 | Крышка | |
| 42 | Е***6 | Винт специальный | |
| 43 | 7***1 | Уплотнение | |
| 44 | 7***9 | Облицовка | |
| 45 | 7***8 | Панель | |
| 46 | 7***0 | Панель | |
| 47 | 7***1 | Облицовка | |
| 48 | 7***6 | Панель | |
| 49 | 5***П | Кронштейн | |
| 50 | 7***1 | Панель | |
| 51 | 7***1 | Обечайка | |
| 52 | 7***2 | Панель | |
| 53 | 7***0 | Панель | |
| 54 | 7***1 | Панель | |
| 55 | 7***0 | Кожух | |
| 56 | 7***2 | Панель | |
| 57 | 7***1 | Кожух | |
| 58 | 7***3 | Панель | |
| 59 | 7***3 | Накладка | |
| 60 | 7***4 | Облицовка | |
| 61 | В***6 | Винт В.М3-6gх25.58.016 | |
| 62 | Г***6 | Гайка | |
| 63 | Ш***6 | Шайба 3Т.65Г.06 |
