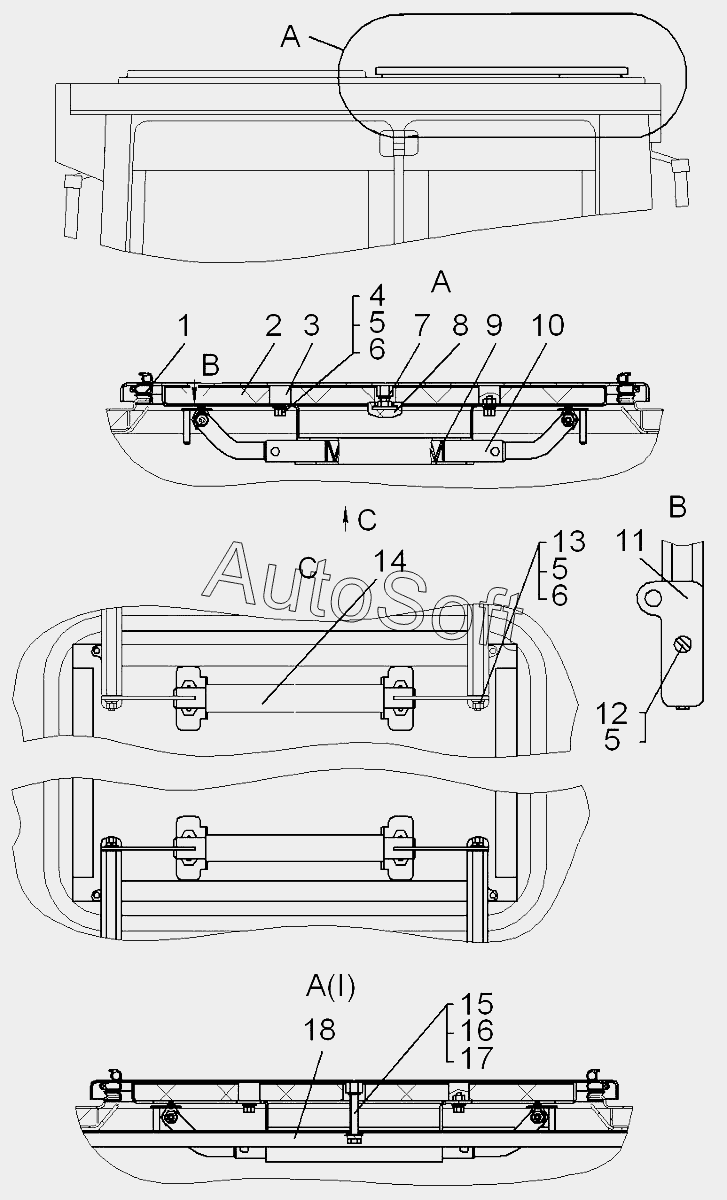

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка люка
9
18
17
16
15
14
13
12
11
10
50-59-814СП
8
7
6
6
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-59-814СП | 5***П | Установка люка | |
| 1 | 7***3 | Уплотнение | |
| 2 | 7***7 | Панель | |
| 3 | 5***П | Крышка | |
| 4 | Б***ч | Болт М6-6gх16.88.35.Ц9.ч | |
| 5 | Ш***9 | Шайба 6Т.65Г.09 | |
| 6 | 3***1 | Шайба | |
| 7 | 5***8 | Упор | |
| 8 | 7***8 | Накладка | |
| 9 | 7***3 | Пружина | |
| 10 | 5***П | Ползун | |
| 11 | 5***П | Рычаг | |
| 12 | В***9 | Винт М6-6gх12.58.019 | |
| 13 | Г***9 | Гайка М6-6Н.6.019 | |
| 14 | 5***П | Поручень | |
| 15 | Б***9 | Болт | |
| 16 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 17 | 3***1 | Шайба | |
| 18 | 6***7 | Планка |
