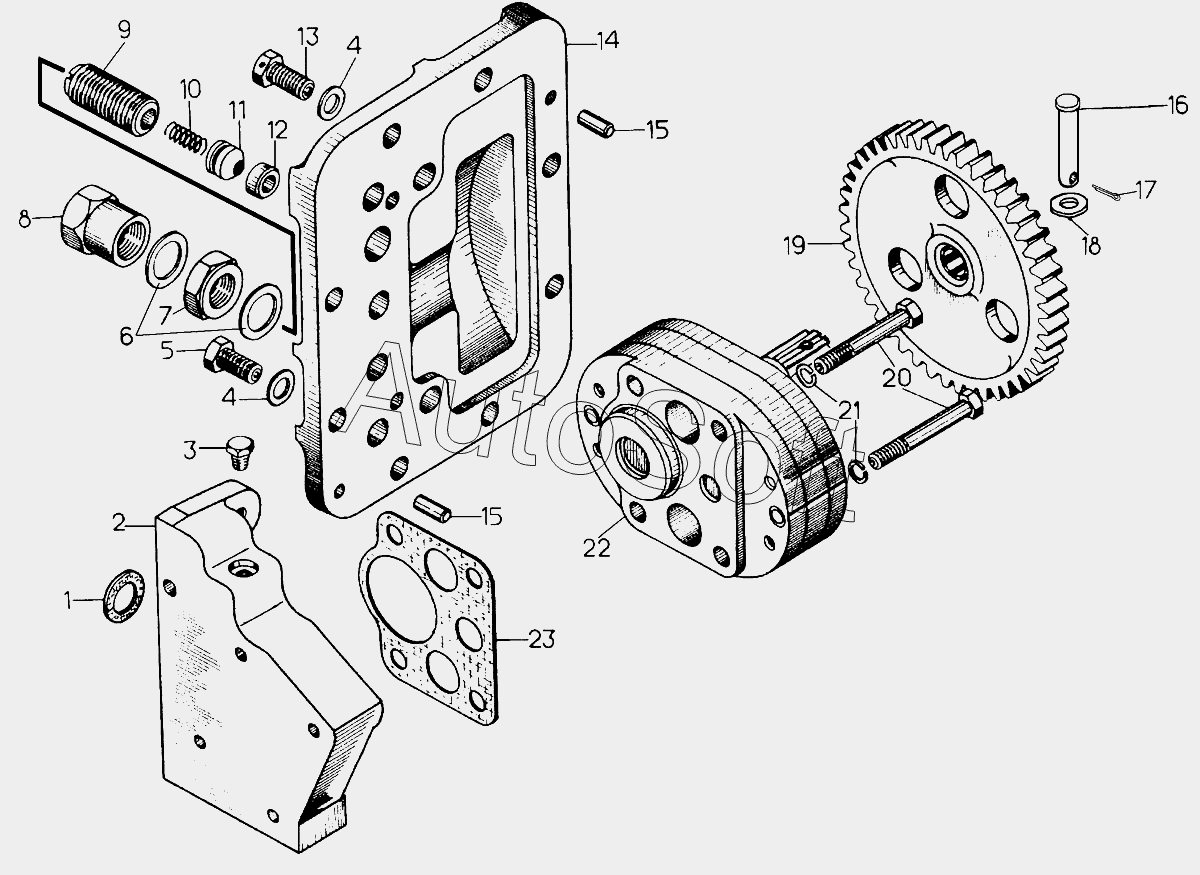

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Насос
11
23
22
21
20
19
18
17
16
15
15
14
13
12
50-60-199СП
10
9
8
8
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-60-199СП | 5***П | Насос | |
| 1 | 0***5 | Кольцо 018-022-25-2-5 | |
| 2 | 5***2 | Корпус | |
| 3 | 3***1 | Пробка | |
| 4 | 4***0 | Кольцо | |
| 5 | Б***9 | Болт | |
| 6 | 4***0 | Кольцо | |
| 7 | 3***9 | Гайка | |
| 8 | 7***9 | Гайка | |
| 8 | 7***1 | Гайка | |
| 9 | 5***9 | Стержень | |
| 10 | 3***7 | Пружина | |
| 11 | 1***6 | Клапан | |
| 12 | 1***3 | Кольцо | |
| 13 | 2***8 | Болт | |
| 14 | 5***5 | Фланец | |
| 15 | 7***6 | Штифт | |
| 16 | 5***0 | Упор | |
| 17 | Ш***9 | Шплинт 2х16.019 | |
| 18 | Ш***9 | Шайба 8.02.3кп.019 | |
| 19 | 5***9 | Шестерня | |
| 20 | Б***9 | Болт М10х70.58.019 | |
| 21 | Ш***9 | Шайба 10.65Г.019 | |
| 22 | Н***Б | Насос НМШ 25 Б | |
| 23 | 7***9 | Прокладка |
