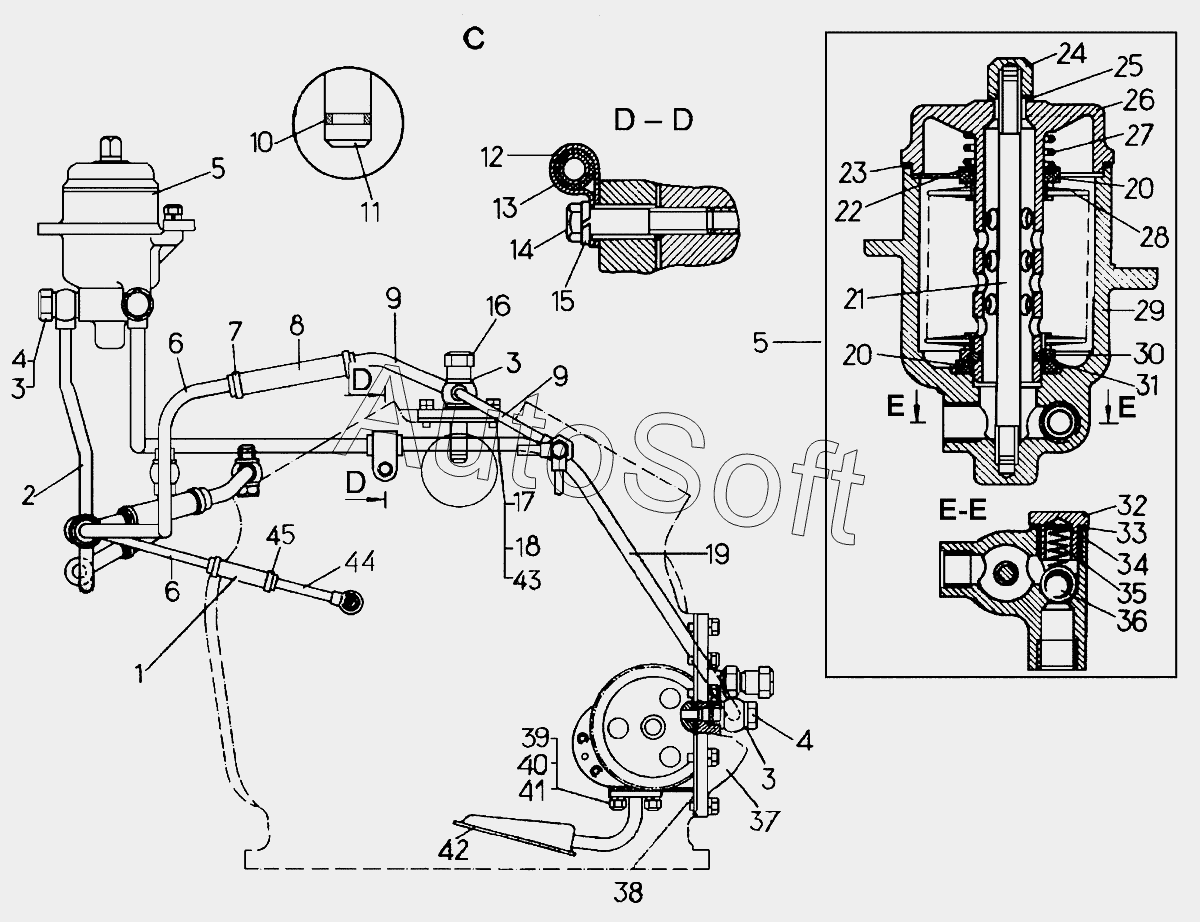

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Система смазки трансмиссии - продолжение
35
25
26
26
27
28
29
30
31
32
33
34
24
36
37
38
39
40
41
42
43
44
45
1
13
2
3
3
3
4
4
5
5
6
6
7
7
8
10
11
12
48-60-2СП
14
15
16
9
9
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-60-2СП | 4***П | Система смазки трансмиссии | |
| 1 | 7***1 | Рукав | |
| 2 | 4***П | Труба | |
| 3 | 4***0 | Кольцо | |
| 4 | 7***6 | Болт полый | |
| 5 | 5***П | Фильтр | |
| 6 | 4***П | Труба | |
| 7 | 2***2 | Хомут червячный | |
| 7 | 7***П | Хомут | |
| 8 | 7***1 | Рукав | |
| 9 | 5***П | Труба | |
| 10 | 0***5 | Кольцо 014-018-25-2-5 | |
| 11 | 5***8 | Фланец | |
| 12 | 7***2 | Хомут | |
| 13 | 4***2 | Муфта | |
| 14 | Б***9 | Болт М16х75.58.019 | |
| 15 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 16 | 7***7 | Гайка | |
| 17 | Б***9 | Болт | |
| 18 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 19 | 5***П | Труба | |
| 20 | 4***5 | Кольцо СП-60-40-7 | |
| 21 | 7***6 | Шпилька | |
| 22 | 7***2 | Шайба | |
| 23 | 7***0 | Прокладка | |
| 24 | 1***5 | Гайка глухая | |
| 25 | 4***1 | Кольцо | |
| 26 | 2***9 | Крышка | |
| 26 | 5***П | Крышка | |
| 27 | 7***2 | Пружина | |
| 28 | 1***П | Элемент фильтрующий | |
| 29 | 5***4 | Корпус | |
| 30 | 2***1 | Кольни | |
| 31 | 7***0 | Кольцо упорное | |
| 32 | 7***3 | Штуцер | |
| 33 | 2***2 | Кольцо | |
| 34 | 3***2 | Шайба | |
| 35 | 7***8 | Пружина | |
| 36 | Б***0 | Шарик Б22,225-200 | |
| 37 | 5***П | Насос | |
| 38 | 7***1 | Прокладка | |
| 39 | 4***1 | Прокладка | |
| 40 | Б***9 | Болт | |
| 41 | Ш***9 | Шайба 8Т.65Г.09 | |
| 42 | 5***П | Маслоприемник | |
| 43 | 7***9 | Прокладка | |
| 44 | 2***П | Труба | |
| 45 | 1***2 | Хомут червячный |
