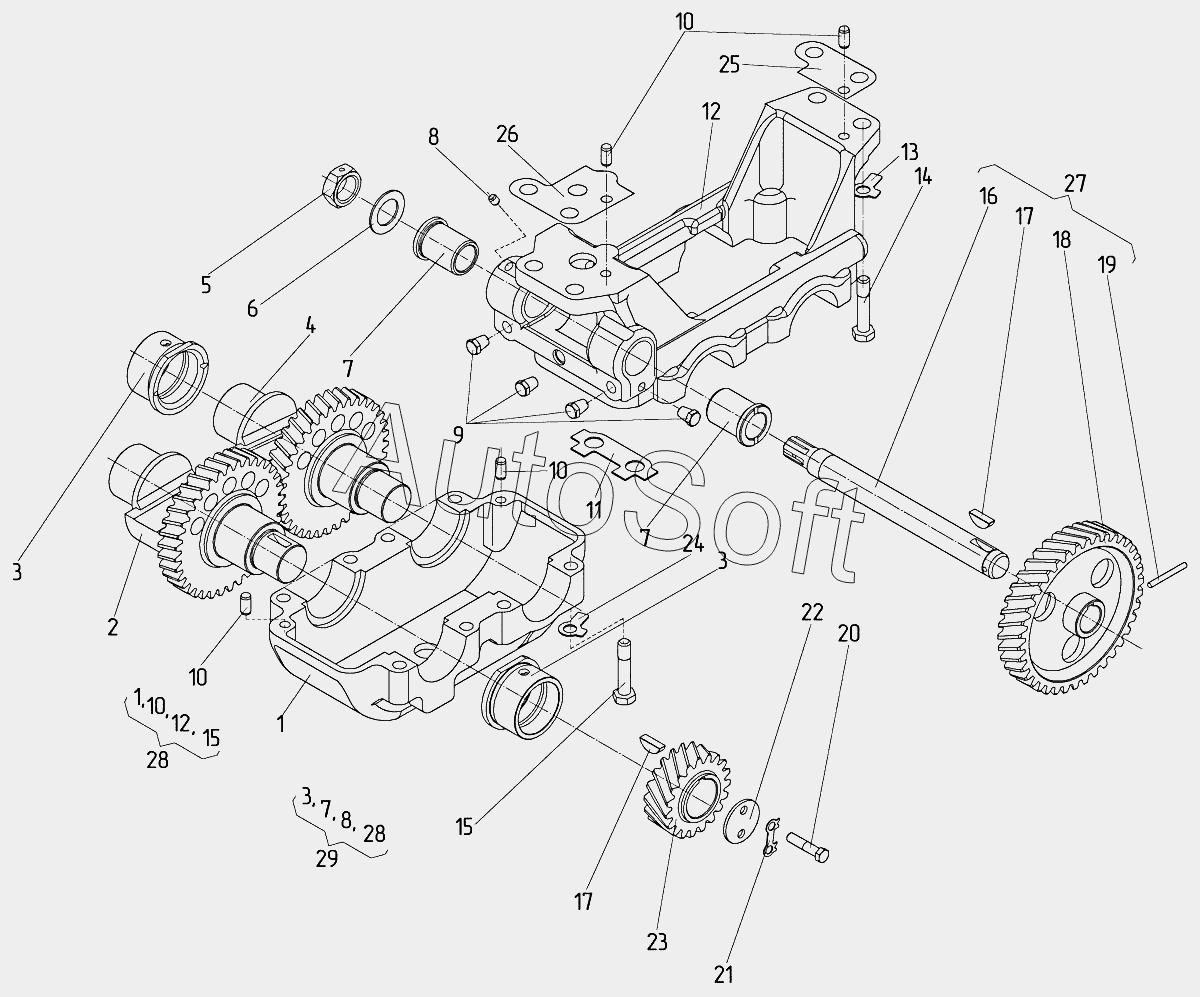

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Механизм уравновешивающий
51-66-1СП
1
1
2
3
3
3
4
5
6
7
7
7
8
8
9
10
10
10
10
11
12
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-66-1СП | 5***П | Уравновешивающий механизм | |
| 1 | 5***2 | Поддон | |
| 2 | 5***6 | Противовес | |
| 3 | 5***3 | Втулка | |
| 4 | 5***7 | Противовес | |
| 5 | 7***9 | Гайка | |
| 6 | 5***0 | Кольцо | |
| 7 | 5***9 | Втулка | |
| 8 | 7***5 | Штифт | |
| 9 | 3***1 | Пробка | |
| 10 | 7***8 | Штифт | |
| 11 | 7***7 | Пластина | |
| 12 | 5***6 | Корпус | |
| 13 | 7***6 | Пластина | |
| 14 | Б***9 | Болт М16-8gх45.88.019 | |
| 15 | Б***9 | Болт М12х60.58. 019 | |
| 16 | 5***2 | Валик промежуточный | |
| 17 | Ш***1 | Шпонка 8х11 | |
| 18 | 5***3 | Шестерня | |
| 19 | З***0 | Заклепка 5х45.00 | |
| 20 | Б***9 | Болт М8-6gх25.58.019 | |
| 21 | 7***5 | Шайба | |
| 22 | 5***2 | Шайба | |
| 23 | 5***1 | Шестерня | |
| 24 | 7***7 | Шайба | |
| 25 | 2***8 | Прокладка | |
| 26 | 2***9 | Прокладка | |
| 27 | 5***П | Валик в сборе с шестерней | |
| 28 | 5***П | Корпус | |
| 29 | 5***П | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
