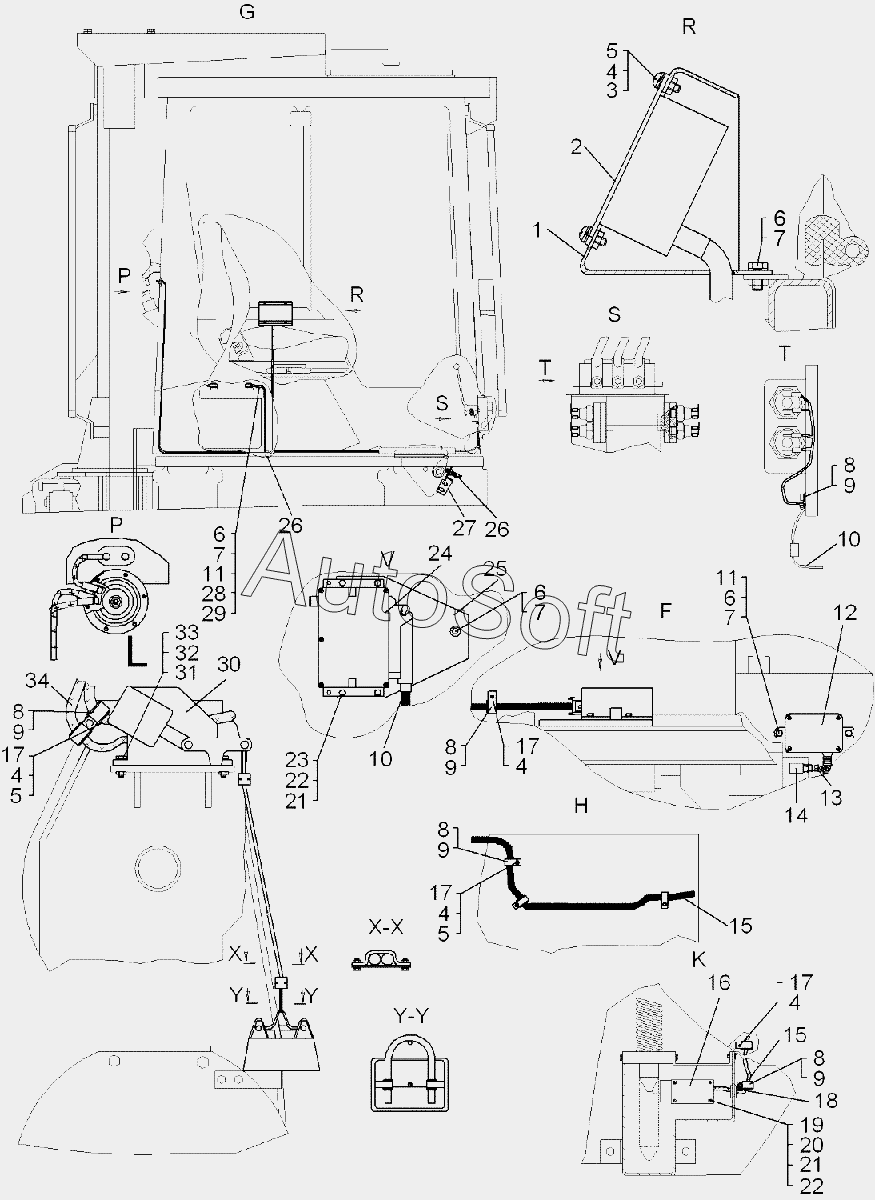

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка системы безопасности АЗК110-22 - продолжение
26
26
15
15
18
19
20
21
21
22
22
23
24
25
17
17
17
27
28
29
30
31
32
33
34
34
7
7
7
7
7
71-86-9-02СП
71-86-9-01СП
71-86-9СП
1
2
3
4
4
4
4
4
5
5
5
6
6
6
6
71-86-9-03СП
8
8
8
8
8
9
9
9
9
9
10
10
11
11
12
13
14
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-86-9-01СП | 7***П | Установка прибора безопасности АЗК110-22 | |
| 71-86-9-02СП | 7***П | Установка прибора безопасности АЗК110-22 | |
| 71-86-9-03СП | 7***П | Установка прибора безопасности АЗК110-22 | |
| 71-86-9СП | 7***П | Установка прибора безопасности АЗК110-22 | |
| 1 | 7***П | Кронштейн | |
| 2 | Р***5 | Блок индикации БИО4.11 | |
| 3 | В***9 | Винт B.М6-6gх16.58.019 | |
| 4 | Ш***9 | Шайба 6Т.65Г.09 | |
| 5 | 3***3 | Шайба | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 8Т.65Г.09 | |
| 8 | 7***6 | Хомутик | |
| 9 | 7***4 | Прокладка | |
| 10 | Р***0 | Жгут 200 | |
| 11 | 3***6 | Шайба | |
| 12 | Р***1 | Датчик продольного и поперечного наклонов ДУГ45.15 | |
| 13 | Р***4 | Жгут 202-04 | |
| 14 | К***9 | Разъем КА 132000В9 | |
| 15 | Р***3 | Жгут 203 | |
| 16 | В***3 | Выключатель | |
| 17 | Б***9 | Болт М6-6gх12.88.35.019 | |
| 18 | 7***П | Провод | |
| 19 | 7***3 | Винт | |
| 20 | Г***9 | Гайка М5-7Н.6.019 | |
| 21 | Ш***6 | Шайба 5Т.65Г.06 | |
| 22 | 3***1 | Шайба 5.01.08пс.019 | |
| 23 | Б***9 | Болт М5-6gх14.66.019 | |
| 24 | Р***1 | Блок входов и нагрузок БВН1.3 | |
| 25 | 7***9 | Плита | |
| 26 | Р***5 | Жгут 205 | |
| 27 | 7***П | Установка выключателя муфты сцепления | |
| 28 | Г***9 | Гайка | |
| 29 | П***0 | Лента | |
| 30 | П***1 | Переключатель | |
| 31 | Б***9 | Болт | |
| 32 | Г***9 | Гайка | |
| 33 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 34 | Р***2 | Жгут 201-02 | |
| 34 | Р***3 | Жгут 201-03 |
