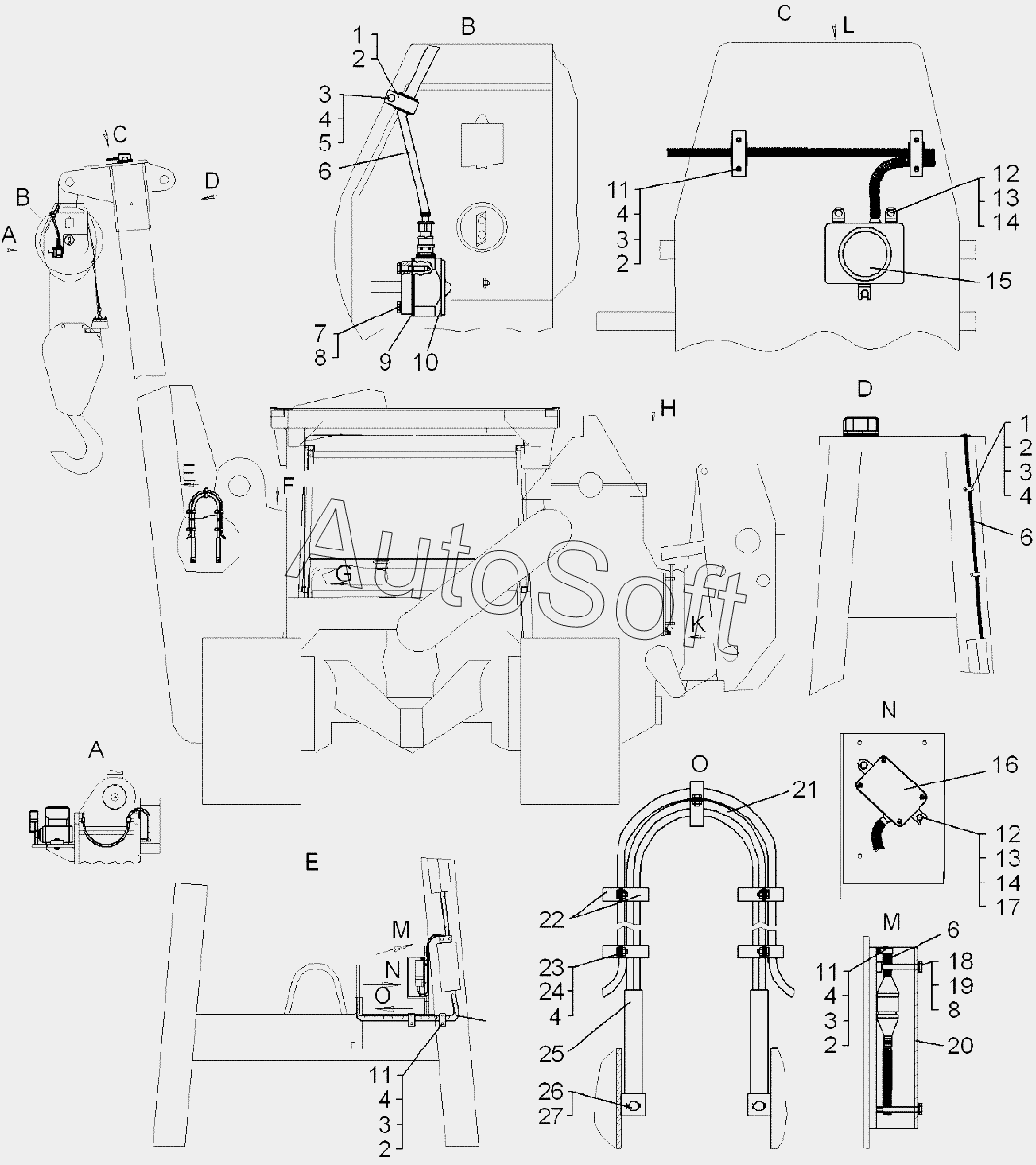

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка системы безопасности АЗК110-22
71-86-9-01СП
71-86-9-02СП
1
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
4
5
6
6
6
6
7
8
8
9
10
11
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-86-9-01СП | 7***П | Установка прибора безопасности АЗК110-22 | |
| 71-86-9-02СП | 7***П | Установка прибора безопасности АЗК110-22 | |
| 71-86-9-03СП | 7***П | Установка прибора безопасности АЗК110-22 | |
| 71-86-9СП | 7***П | Установка прибора безопасности АЗК110-22 | |
| 1 | 7***6 | Хомутик | |
| 2 | 7***4 | Прокладка | |
| 3 | Б***9 | Болт М6-6gх12.88.35.019 | |
| 4 | Ш***9 | Шайба 6Т.65Г.09 | |
| 5 | 3***3 | Шайба | |
| 6 | Р***2 | Жгут 201-02 | |
| 6 | Р***3 | Жгут 201-03 | |
| 7 | Б***9 | Болт | |
| 8 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 9 | 7***2 | Пластина | |
| 10 | Р***6 | Датчик ДСТ5.2 | |
| 11 | 7***1 | Скоба | |
| 12 | Б***9 | Болт | |
| 13 | Ш***9 | Шайба 8Т.65Г.09 | |
| 14 | 3***6 | Шайба | |
| 15 | Р***7 | Датчик приближения ДЛ220.16 | |
| 16 | Р***0 | Датчик угла наклона ДУГ45.14 | |
| 17 | Г***9 | Гайка | |
| 18 | Б***9 | Болт М10-6gх80.58.019 | |
| 19 | 3***1 | Шайба | |
| 20 | 7***1 | Крышка | |
| 21 | Р***0 | Жгут 200 | |
| 22 | 7***3 | Скоба | |
| 23 | Б***9 | Болт | |
| 24 | Г***9 | Гайка | |
| 25 | 7***П | Компенсатор | |
| 26 | 7***0 | Ось | |
| 27 | 4***9 | Шплинт 4х25.019 |
