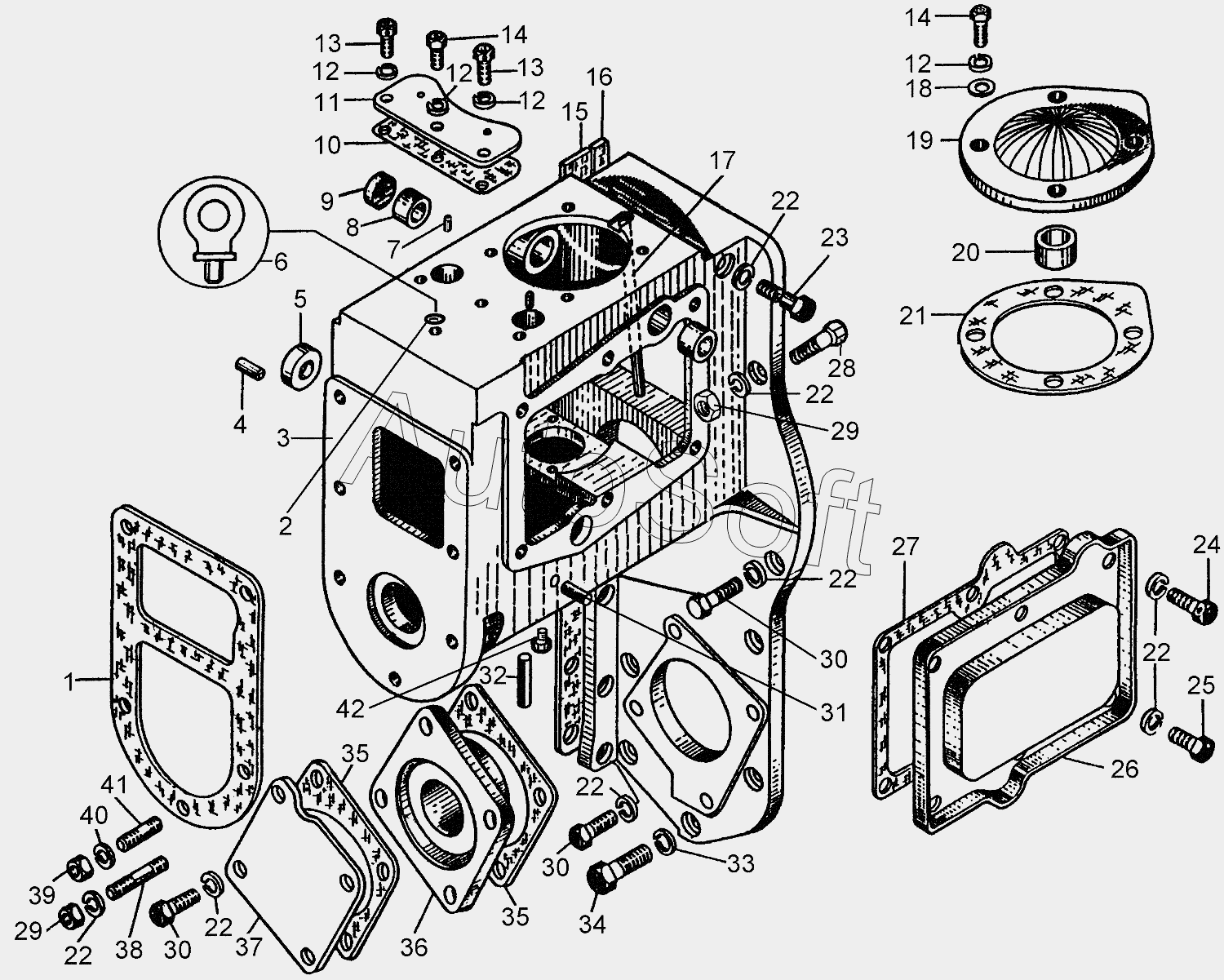

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Корпус регулятора
26
36
37
38
22
22
22
22
22
22
22
18
19
20
21
23
24
25
35
35
27
27
28
29
29
30
30
30
31
39
40
41
42
11
1
2
3
4
5
6
6
7
8
9
10
51-06-125СП
12
12
12
12
13
13
14
14
15
16
16
17
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-06-125СП | 5***П | Корпус регулятора | |
| 1 | 4***1 | Прокладка | |
| 2 | 3***2 | Шайба 10х3.02.3кп.05 | |
| 3 | 5***2 | Корпус регулятора | |
| 4 | 7***1 | Штифт 5h8х20 | |
| 5 | 1***1 | Манжета 1,2-15х30-1 | |
| 6 | 5***3 | Рым-болт | |
| 6 | Р***0 | Рым-болт М10 | |
| 7 | 7***2 | Штифт | |
| 8 | 9***5 | Подшипник роликовый игольчатый с одним наружным штампованным кольцом | |
| 9 | 0***5 | Пробка-колпачек | |
| 10 | 4***1 | Прокладка | |
| 11 | 0***1 | Крышка | |
| 12 | Ш***9 | Шайба 8Т.65Г.09 | |
| 13 | 2***3 | Болт | |
| 14 | Б***9 | Болт М8х20.58.019 | |
| 15 | 0***7 | Прокладка | |
| 16 | 4***0 | Прокладка | |
| 16 | 7***1 | Прокладка | |
| 17 | 0***6 | Трубка | |
| 18 | 3***1 | Шайба | |
| 19 | 0***2 | Крышка | |
| 20 | 0***9 | Втулка | |
| 21 | 4***1 | Прокладка | |
| 22 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 23 | Б***9 | Болт М10-6gх170.58.019 | |
| 24 | 7***5 | Болт | |
| 25 | Б***9 | Болт М10х20.58.019 | |
| 26 | 0***2 | Крышка | |
| 27 | 4***3 | Прокладка | |
| 27 | 4***1 | Прокладка | |
| 28 | Б***9 | Болт | |
| 29 | Г***9 | Гайка | |
| 30 | Б***8 | Болт М10-6gх30.58 | |
| 31 | 7***2 | Штифт 5h8х25 | |
| 32 | 7***0 | Штифт | |
| 33 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 34 | 2***9 | Болт | |
| 35 | 7***1 | Прокладка | |
| 36 | 5***1 | Плита | |
| 37 | 5***3 | Крышка | |
| 38 | 7***4 | Шпилька | |
| 39 | 3***4 | Гайка | |
| 40 | 3***1 | Шайба чистая 10 | |
| 41 | 7***3 | Шпилька | |
| 42 | 3***9 | Пробка |
