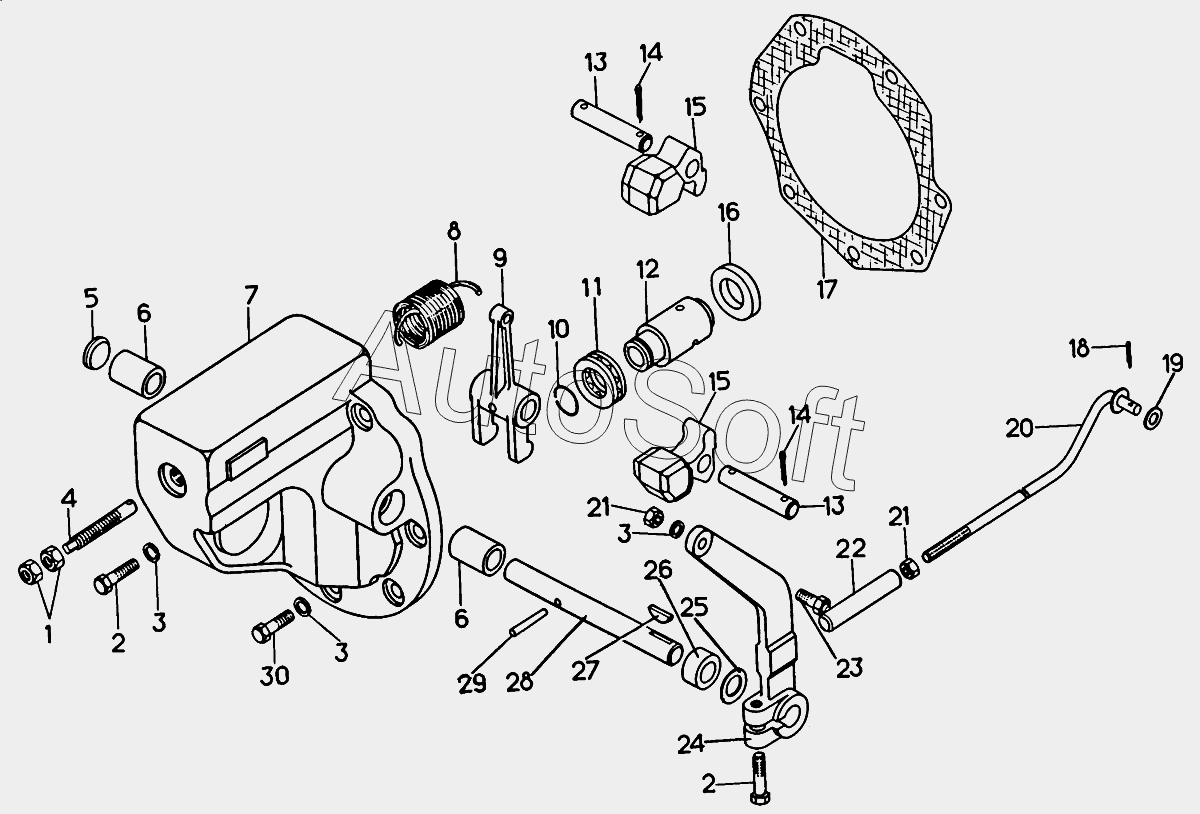

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Регулятор пускового двигателя
24
16
17
18
19
20
21
21
22
23
15
25
26
27
27
28
29
30
9
1
2
2
3
3
3
4
5
6
6
7
8
17-06-4СП
10
11
11
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-06-4СП | 1***П | Регулятор пускового двигателя | |
| 1 | Г***9 | Гайка М8х1.6.019 | |
| 2 | Б***9 | Болт М6х25.58.019 | |
| 3 | Ш***9 | Шайба 6Т.65Г.09 | |
| 4 | 0***2 | Винт | |
| 5 | 0***0 | Заглушка | |
| 6 | 0***2 | Втулка | |
| 7 | 1***6 | Корпус | |
| 8 | 3***0 | Пружина | |
| 9 | 0***9 | Рычаг | |
| 10 | 0***1 | Кольцо | |
| 11 | 8***3 | Подшипник | |
| 11 | 8***Н | Подшипник 8103Н | |
| 12 | 0***4 | Втулка | |
| 13 | 1***5 | Палец | |
| 14 | Ш***9 | Шплинт 3,2х20.019 | |
| 15 | 0***5 | Груз | |
| 15 | 0***1 | Грузик регулятора | |
| 16 | 0***8 | Шайба | |
| 17 | 4***9 | Прокладка | |
| 18 | Ш***9 | Шплинт 2х14.019 | |
| 19 | 3***6 | Шайба 6.02 | |
| 20 | 0***П | Тяга | |
| 21 | Г***9 | Гайка | |
| 22 | 7***5 | Муфта | |
| 23 | 0***4 | Шаровой палец | |
| 24 | 0***1 | Рычаг | |
| 25 | 0***0 | Шайба к сальнику | |
| 26 | 4***4 | Сальник | |
| 27 | 3***2 | Шпонка | |
| 27 | Ш***5 | Шпонка 3х6,5 | |
| 28 | 0***1 | Ось | |
| 29 | 3***9 | Штифт | |
| 30 | Б***9 | Болт М6х20.58.019 |
