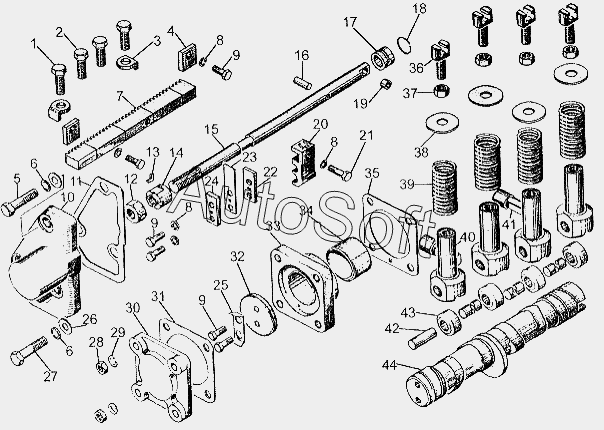

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Насос топливный-2
51-67-24СП
1
2
3
4
6
6
8
8
8
7
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
5
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-67-24СП | 5***П | Насос топливный | |
| 1 | Б***9 | Болт | |
| 2 | 2***5 | Болт | |
| 3 | 6***1 | Угольник | |
| 4 | 6***7 | Пластина | |
| 5 | Б***9 | Болт | |
| 6 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 7 | 6***4 | Рейка | |
| 8 | Ш***9 | Шайба 6Т.65Г.09 | |
| 9 | Б***9 | Болт М6-6gх16.88.35.019 | |
| 10 | 1***2 | Крышка | |
| 11 | 4***1 | Прокладка | |
| 11 | 4***2 | Прокладка | |
| 12 | 3***2 | Гайка | |
| 13 | 6***7 | Угольник | |
| 14 | 6***5 | Муфта | |
| 15 | 5***8 | Тяга рейки | |
| 16 | 7***4 | Штифт | |
| 17 | 6***5 | Кольцо | |
| 18 | 7***2 | Кольцо | |
| 19 | 6***1 | Втулка | |
| 20 | 6***5 | Поводок | |
| 21 | 6***6 | Болт | |
| 22 | 5***5 | Пластина корректора | |
| 23 | 6***9 | Пружина корректора | |
| 24 | 5***2 | Накладка | |
| 25 | 3***5 | Пластина | |
| 26 | 3***7 | Шайба | |
| 27 | 2***4 | Болт | |
| 28 | Г***9 | Гайка М8х1.6.019 | |
| 29 | Ш***9 | Шайба 8Т.65Г.09 | |
| 30 | 6***3 | Крышка | |
| 31 | 4***2 | Прокладка | |
| 31 | 4***1 | Прокладка | |
| 32 | 6***3 | Шайба | |
| 33 | 6***7 | Корпус | |
| 34 | 6***8 | Втулка | |
| 35 | 4***3 | Прокладка | |
| 36 | 6***0 | Хвостовик | |
| 37 | 3***3 | Гайка | |
| 38 | 3***7 | Шайба | |
| 38 | 3***2 | Шайба 10х3.02.3кп.05 | |
| 39 | 3***5 | Пружина толкателя | |
| 40 | 6***6 | Толкатель | |
| 41 | 6***9 | Палец | |
| 42 | 6***8 | Ось ролика | |
| 43 | 6***7 | Ролик | |
| 44 | 5***3 | Вал кулачковый |
