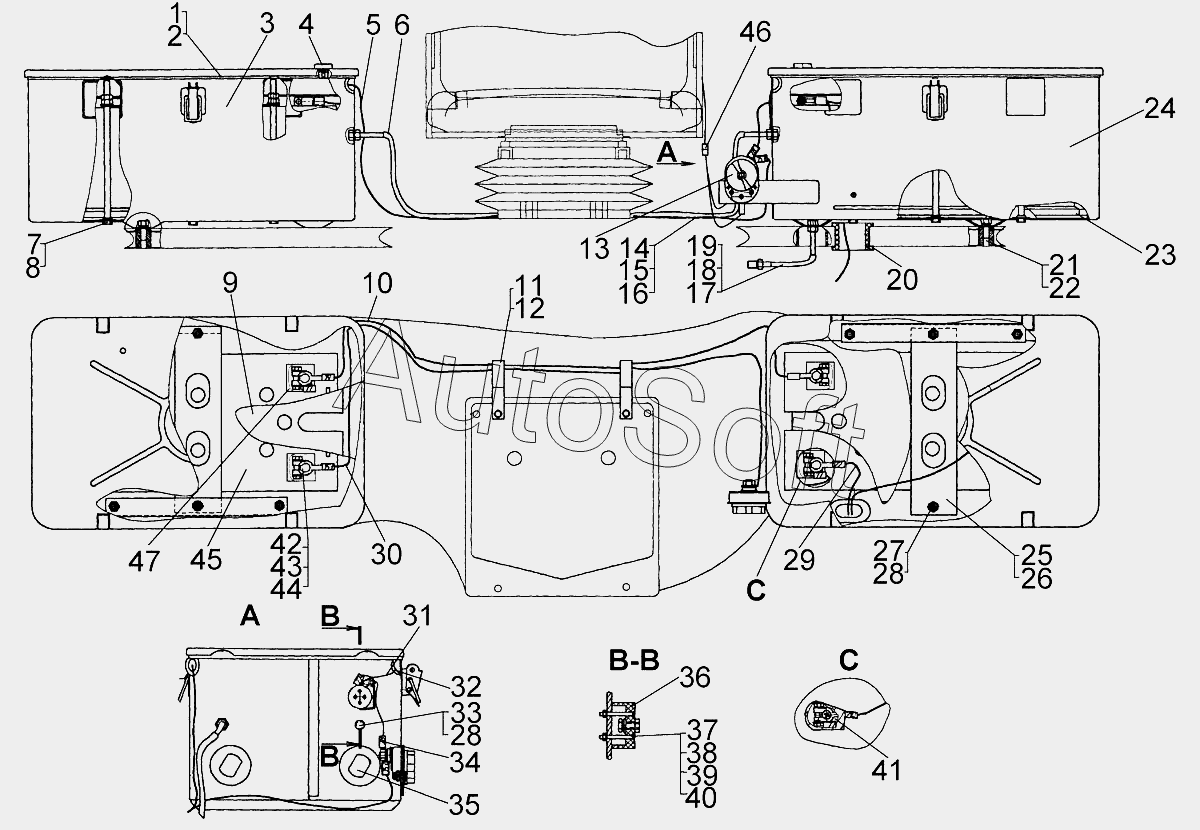

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка аккумуляторных батарей тракторов с электростартерной системой пуска
36
25
26
27
28
28
29
30
31
32
33
34
35
36
36
24
37
38
39
40
41
42
43
44
45
45
46
47
13
1
2
3
4
5
6
7
8
9
10
11
12
64-10-482-01СП
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-482-01СП | 6***П | Установка аккумуляторных батарей | |
| 1 | 5***П | Крышка | |
| 2 | 7***5 | Уплотнение | |
| 3 | 5***П | Контейнер | |
| 4 | 7***5 | Пистон | |
| 5 | 3***0 | Гайка | |
| 6 | 7***6 | Шланг | |
| 7 | 5***2 | Стяжка | |
| 8 | 4***8 | Кольцо | |
| 9 | 7***9 | Пластина | |
| 10 | 5***П | Провод 19 | |
| 11 | 7***5 | Скоба | |
| 12 | Т***0 | Трубка 305 | |
| 13 | В***Т | Выключатель массы | |
| 13 | В***У | Выключатель массы | |
| 13 | В***Э | Выключатель массы | |
| 14 | Б***9 | Болт М6-6gх16.88.35.019 | |
| 15 | Г***9 | Гайка | |
| 16 | Ш***9 | Шайба 6Т.65Г.09 | |
| 17 | 4***1 | Ниппель | |
| 18 | 5***6 | Трубка | |
| 19 | 7***4 | Шланг | |
| 20 | 7***0 | Кольцо | |
| 21 | Б***9 | Болт | |
| 22 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 23 | 7***3 | Прокладка | |
| 24 | 5***П | Контейнер | |
| 25 | 6***П | Кронштейн | |
| 26 | 6***9 | Прокладка | |
| 27 | Г***9 | Гайка | |
| 28 | 3***1 | Шайба | |
| 29 | 4***П | Провод 522 | |
| 30 | 5***П | Провод 153 | |
| 31 | 5***П | Провод 77 | |
| 32 | 7***9 | Втулка | |
| 33 | 7***0 | Пистон | |
| 34 | 2***П | Провод | |
| 35 | 7***7 | Амортизатор | |
| 36 | 4***К | Розетка штепсельная | |
| 36 | 4***Т | Розетка штепсельная | |
| 36 | 4***Э | Розетка штепсельная | |
| 37 | В***9 | Винт В2.М3-6gх25.58.019 | |
| 38 | Г***9 | Гайка М3-6Н.6.019 | |
| 39 | Ш***6 | Шайба 3Т.65Г.06 | |
| 40 | 3***1 | Шайба | |
| 41 | П***0 | Лента | |
| 42 | 2***8 | Болт | |
| 43 | Ш***9 | Шайба 8Т.65Г.09 | |
| 44 | Г***9 | Гайка | |
| 45 | 6***А | Батарея | |
| 45 | 6***А | Батарея | |
| 46 | 6***П | Жгут 002 | |
| 47 | 2***8 | Колпачок |
