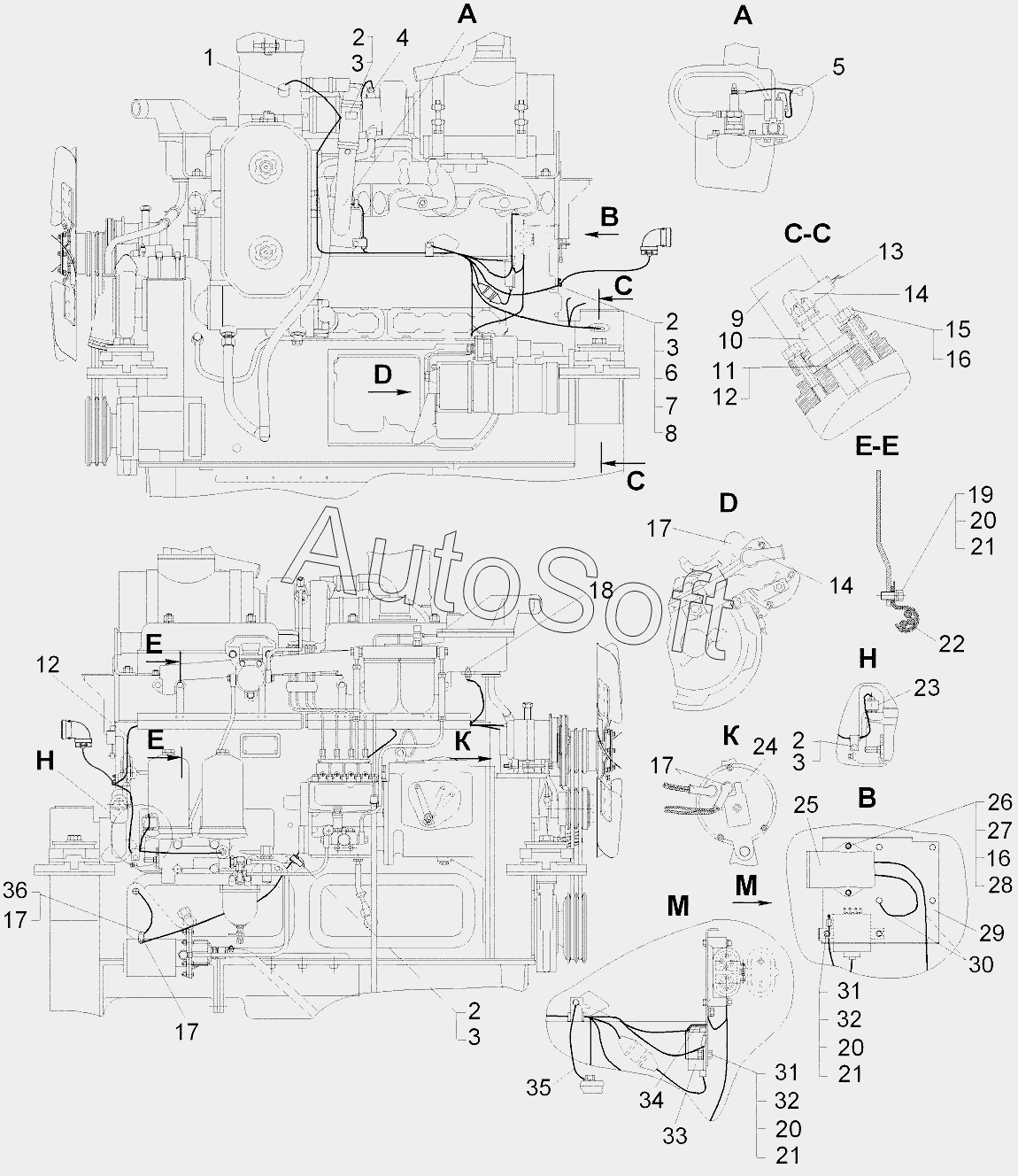

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Электрооборудование дизеля c электростартерной системой пуска
64-10-613-01СП
1
2
2
2
2
3
3
3
3
4
4
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
16
17
17
17
17
18
18
18
19
20
20
20
21
21
21
22
23
24
25
25
26
27
28
29
30
31
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-613-01СП | 6***П | Электрооборудование дизеля | |
| 1 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 2 | 4***7 | Скоба | |
| 3 | 7***4 | Прокладка | |
| 4 | М***В | Датчик | |
| 4 | М***Т | Датчик | |
| 4 | М***Э | Датчик | |
| 5 | 6***П | Жгут 9 | |
| 6 | Б***9 | Болт М10х20.58.019 | |
| 7 | 3***1 | Шайба | |
| 8 | 7***3 | Хомут | |
| 9 | Р***5 | Стакан | |
| 10 | 1***А | Датчик скорости | |
| 11 | Ш***а | Шайба | |
| 12 | 3***4 | Прокладка | |
| 13 | 6***П | Жгут 22 | |
| 14 | 7***6 | Наконечник | |
| 15 | Б***9 | Болт | |
| 16 | Ш***9 | Шайба 8Т.65Г.09 | |
| 17 | 7***5 | Наконечник | |
| 18 | Т***В | Датчик ТМ 100-В | |
| 18 | Т***Т | Датчик указателя температуры | |
| 18 | Т***Э | Датчик указателя температуры | |
| 19 | Б***9 | Болт М6-6gх12.88.35.019 | |
| 20 | Ш***9 | Шайба 6Т.65Г.09 | |
| 21 | 3***1 | Шайба | |
| 22 | 6***П | Желоб | |
| 23 | 3***9 | Датчик указателя давления | |
| 24 | 5***П | Установка генератора | |
| 25 | П***0 | Розетка | |
| 25 | П***Т | Розетка | |
| 26 | Б***9 | Болт | |
| 27 | Г***9 | Гайка | |
| 28 | 3***6 | Шайба | |
| 29 | 6***1 | Кронштейн | |
| 30 | 5***П | Провод 92 | |
| 31 | Б***9 | Болт М6-6gх16.58.019 | |
| 32 | Г***9 | Гайка | |
| 33 | Б***2 | Блок запуска стартера БЗС2 | |
| 34 | 6***3 | Козырёк | |
| 35 | 4***П | Провод 51 | |
| 36 | 5***П | Провод 99 |
