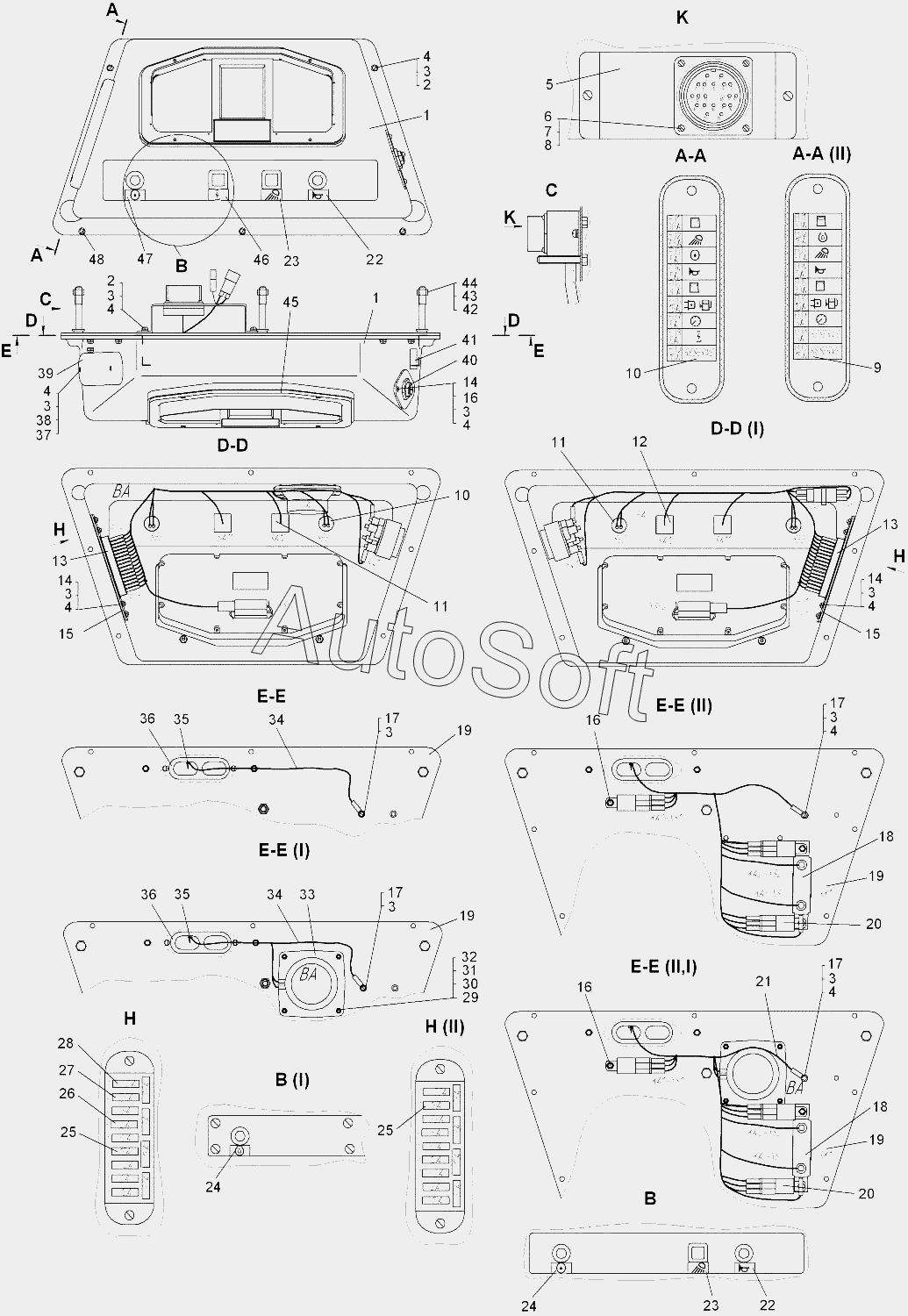

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Блок пуска и контроля
37
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
25
25
37
38
39
40
40
41
42
43
44
45
46
47
48
12
64-10-661-01СП
1
1
1
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
8
9
10
10
11
11
64-10-661СП
13
13
14
14
14
14
15
15
16
16
16
17
17
17
17
18
18
19
19
19
19
20
20
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-661-01СП | 6***П | Блок пуска и контроля | |
| 64-10-661СП | 6***П | Блок пуска и контроля | |
| 1 | 6***4 | Панель | |
| 1 | 6***1 | Панель | |
| 2 | В***ч | Винт В.М6-6gх16.58.Ц9.ч | |
| 3 | Ш***ч | Шайба 6Т.65Г.Ц9.ч | |
| 4 | Ш***Ч | Шайба 6.02.3кп.Ц9.Ч | |
| 5 | 5***1 | Кронштейн | |
| 6 | В***6 | Винт В.М4-6gх16.58.016 | |
| 7 | Г***6 | Гайка М4-7Н.6.016 | |
| 8 | Ш***6 | Шайба 4Т.65Г.06 | |
| 9 | 6***6 | Табличка | |
| 10 | 6***7 | Табличка | |
| 11 | 2***1 | Выключатель | |
| 12 | 3***0 | Переключатель | |
| 13 | 4***1 | Блок предохранителей | |
| 14 | В***ч | Винт В.М6-6gх18.58.Ц9.ч | |
| 14 | Е***6 | Винт специальный | |
| 15 | 6***П | Основание | |
| 16 | Г***9 | Гайка | |
| 17 | В***ч | Винт В.М6-6gх12.58.Ц9.ч | |
| 18 | 1***1 | Резистор добавочный с электротермическим реле | |
| 19 | 6***П | Стойка | |
| 20 | 7***7 | Реле | |
| 21 | 6***П | Жгут 5 | |
| 22 | 6***2 | Табличка | |
| 23 | 6***5 | Табличка | |
| 24 | 6***1 | Табличка | |
| 25 | 3***2 | Предохранитель штыревой | |
| 26 | 3***2 | Предохранитель штыревой | |
| 27 | 3***2 | Предохранитель штыревой | |
| 28 | 3***2 | Предохранитель штыревой | |
| 29 | В***6 | Винт | |
| 30 | Г***6 | Гайка | |
| 31 | Ш***6 | Шайба 3Т.65Г.06 | |
| 32 | Ш***9 | Шайба 3.01.019 | |
| 33 | 5***9 | Головка громкоговорителя | |
| 34 | 6***П | Жгут 5 | |
| 35 | С***а | Стяжка кабельная | |
| 36 | 7***0 | Фланец | |
| 37 | 3***8 | Винт М6х37 | |
| 37 | D***5 | Винт с потайной головкой с крестообразным шлицем М6х25 | |
| 37 | В***9 | Винт В.М6-6gх30.58.019 | |
| 37 | В***ч | Винт В.М6-8gх25.58.Ц9.ч | |
| 38 | Г***9 | Гайка М6-7Н.04.20.019 | |
| 39 | 6***3 | Крышка | |
| 40 | В***6 | Замок-включатель | |
| 40 | В***Т | Замок-включатель | |
| 41 | 6***4 | Табличка | |
| 42 | Г***9 | Гайка | |
| 43 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 44 | 3***1 | Шайба | |
| 45 | П***8 | Панель приборная ПП-08 | |
| 46 | 6***6 | Табличка | |
| 47 | 6***7 | Табличка | |
| 48 | 7***8 | Пробка |
