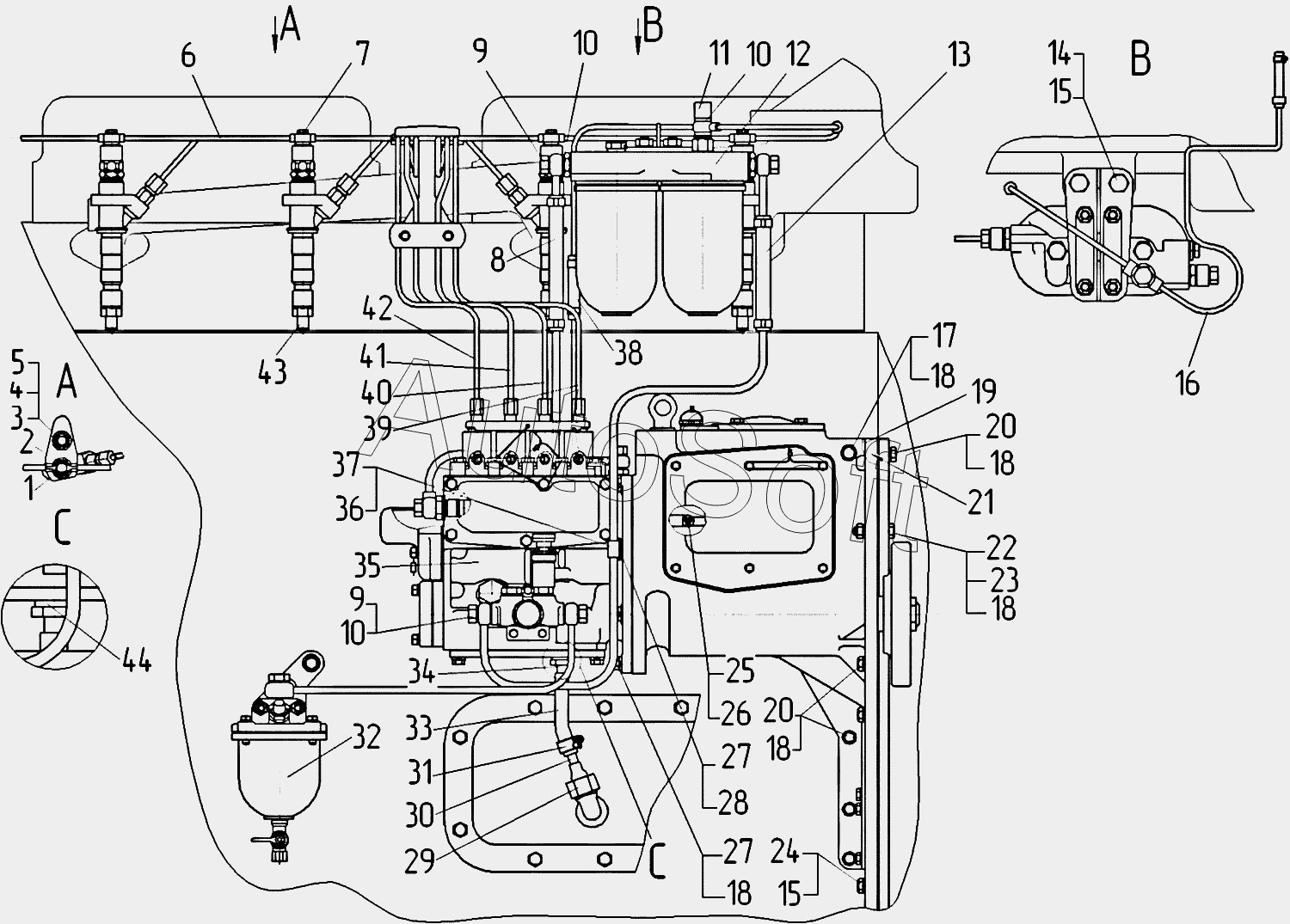

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка топливной аппаратуры
34
24
24
27
27
28
26
26
25
29
30
31
33
23
32
35
36
37
39
40
41
42
38
43
44
12
1
2
3
4
5
6
7
8
9
9
10
10
10
11
65-104-04СП
13
14
15
15
16
17
18
18
18
18
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65-104-04СП | 6***П | Установка топливной аппаратуры | |
| 1 | 6***3 | Штуцер | |
| 2 | 1***2 | Рычаг | |
| 3 | 7***4 | Гайка | |
| 4 | 1***6 | Шайба | |
| 5 | 2***1 | Шпилька | |
| 6 | 5***П | Трубка | |
| 7 | 4***8 | Кольцо | |
| 8 | 5***П | Топливопровод | |
| 9 | 7***6 | Штуцер | |
| 10 | 5***8 | Кольцо | |
| 11 | 5***П | Клапан | |
| 12 | 5***П | Фильтр топливный | |
| 13 | 5***П | Топливопровод | |
| 14 | Б***9 | Болт | |
| 15 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 16 | 5***П | Трубка | |
| 17 | Б***9 | Болт М10-6gх170.58.019 | |
| 18 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 19 | 0***7 | Прокладка | |
| 20 | Б***8 | Болт М10-6gх30.58 | |
| 21 | 4***0 | Прокладка | |
| 21 | 7***1 | Прокладка | |
| 22 | Б***9 | Болт | |
| 23 | Г***9 | Гайка | |
| 24 | 2***9 | Болт | |
| 24 | Б***9 | Болт | |
| 25 | 0***2 | Ось | |
| 26 | 3***7 | Шплинт 2х12 | |
| 26 | 5***4 | Шплинт | |
| 27 | 3***4 | Гайка | |
| 28 | 3***1 | Шайба чистая 10 | |
| 29 | 7***5 | Гайка накидная | |
| 30 | 5***П | Трубка | |
| 31 | S***9 | Хомут червячный | |
| 32 | 5***П | Установка топливного фильтра грубой очистки | |
| 33 | 7***0 | Рукав | |
| 34 | 5***П | Трубка | |
| 35 | 5***П | Насос топливный | |
| 36 | 7***4 | Прокладка | |
| 37 | 7***8 | Хомут | |
| 38 | 5***П | Трубка | |
| 39 | 5***П | Топливопровод высокого давления | |
| 40 | 5***П | Топливопровод высокого давления | |
| 41 | 5***П | Топливопровод III цилиндра | |
| 42 | 5***П | Топливопровод IV цилиндра | |
| 43 | 1***П | Форсунка | |
| 44 | 7***2 | Кольцо |
