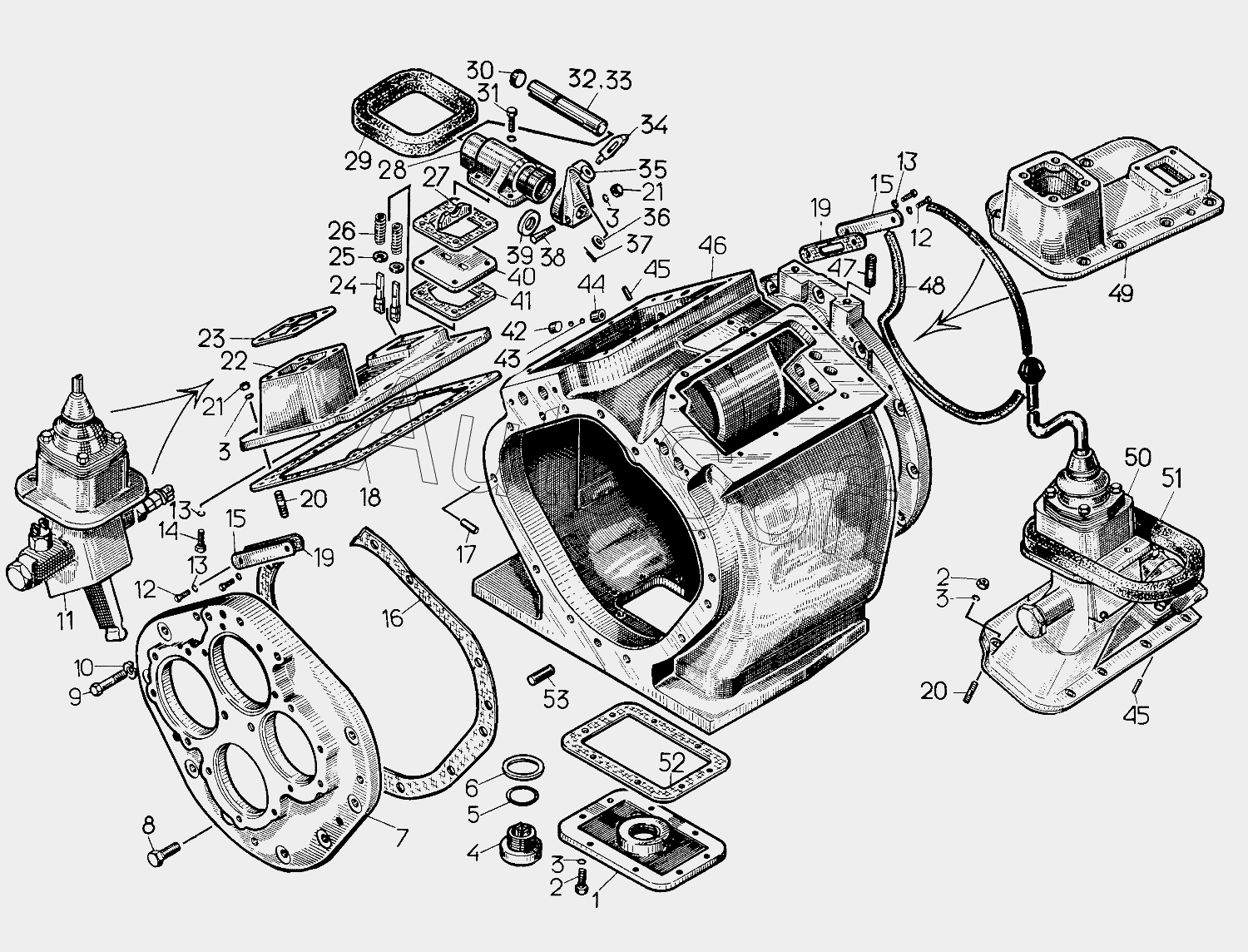

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Корпус коробки передач с крышками и механизмами переключения
35
40
39
38
37
36
35
35
35
41
34
33
33
32
32
31
30
29
41
42
43
44
44
45
45
46
46
47
48
49
50
51
52
53
9
16
16
15
15
14
13
13
13
12
12
11
10
17
8
7
6
5
4
3
3
3
3
2
2
1
18
18
19
19
20
20
21
21
22
23
23
24
25
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Крышка | |
| 2 | Б***9 | Болт | |
| 3 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 4 | 0***П | Пробка | |
| 5 | 4***8 | Кольцо | |
| 6 | 4***П | Кольцо | |
| 7 | 1***2 | Крышка | |
| 8 | 7***3 | Болт | |
| 9 | Б***9 | Болт М16х75.58.019 | |
| 10 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 11 | 1***П | Механизм переключения правый | |
| 12 | Б***9 | Болт | |
| 13 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 14 | 2***8 | Болт | |
| 15 | 1***5 | Крышка | |
| 16 | 7***7 | Прокладка | |
| 16 | 7***1 | Прокладка | |
| 17 | 7***7 | Штифт | |
| 18 | 7***2 | Прокладка | |
| 18 | 7***1 | Прокладка | |
| 19 | 7***1 | Прокладка | |
| 20 | 7***6 | Шпилька | |
| 21 | Г***9 | Гайка М10х1,25-6Н.6.019 | |
| 22 | 1***9 | Крышка | |
| 23 | 7***1 | Прокладка | |
| 23 | 7***1 | Прокладка | |
| 24 | 5***1 | Фиксатор | |
| 25 | 1***9 | Кольцо | |
| 26 | 3***7 | Пружина | |
| 27 | 5***0 | Планка | |
| 27 | 5***1 | Планка | |
| 28 | 1***1 | Корпус | |
| 28 | 5***П | Корпус | |
| 29 | 7***1 | Уплотнение | |
| 30 | 1***1 | Заглушка | |
| 31 | Б***8 | Болт М10-6gх30.58 | |
| 32 | 5***8 | Валик | |
| 32 | 5***1 | Валик | |
| 33 | 5***9 | Валик | |
| 33 | 5***1 | Валик | |
| 34 | 1***6 | Наконечник | |
| 35 | 5***6 | Рычаг | |
| 35 | 5***1 | Рычаг | |
| 35 | 5***7 | Рычаг | |
| 35 | 5***1 | Рычаг | |
| 36 | 3***8 | Шайба | |
| 37 | Ш***5 | Шплинт 2х25 | |
| 38 | 5***3 | Стопор | |
| 39 | 2***1 | Манжета 2.2-22х40-1 | |
| 40 | 1***4 | Плита направляющая | |
| 41 | 7***3 | Прокладка | |
| 41 | 7***1 | Прокладка | |
| 42 | 0***1 | Заглушка | |
| 43 | Б***0 | Шарик Б9,525-200 | |
| 44 | 1***1 | Втулка | |
| 44 | 5***П | Втулка | |
| 45 | 7***1 | Штифт | |
| 46 | 1***П | Корпус коробки передач | |
| 46 | 2***7 | Корпус | |
| 47 | 7***6 | Шпилька | |
| 48 | 7***6 | Кольцо | |
| 49 | 1***8 | Крышка | |
| 50 | 1***П | Механизм переключения левый | |
| 51 | 7***6 | Уплотнение | |
| 52 | 7***1 | Прокладка | |
| 53 | 7***2 | Штифт |
