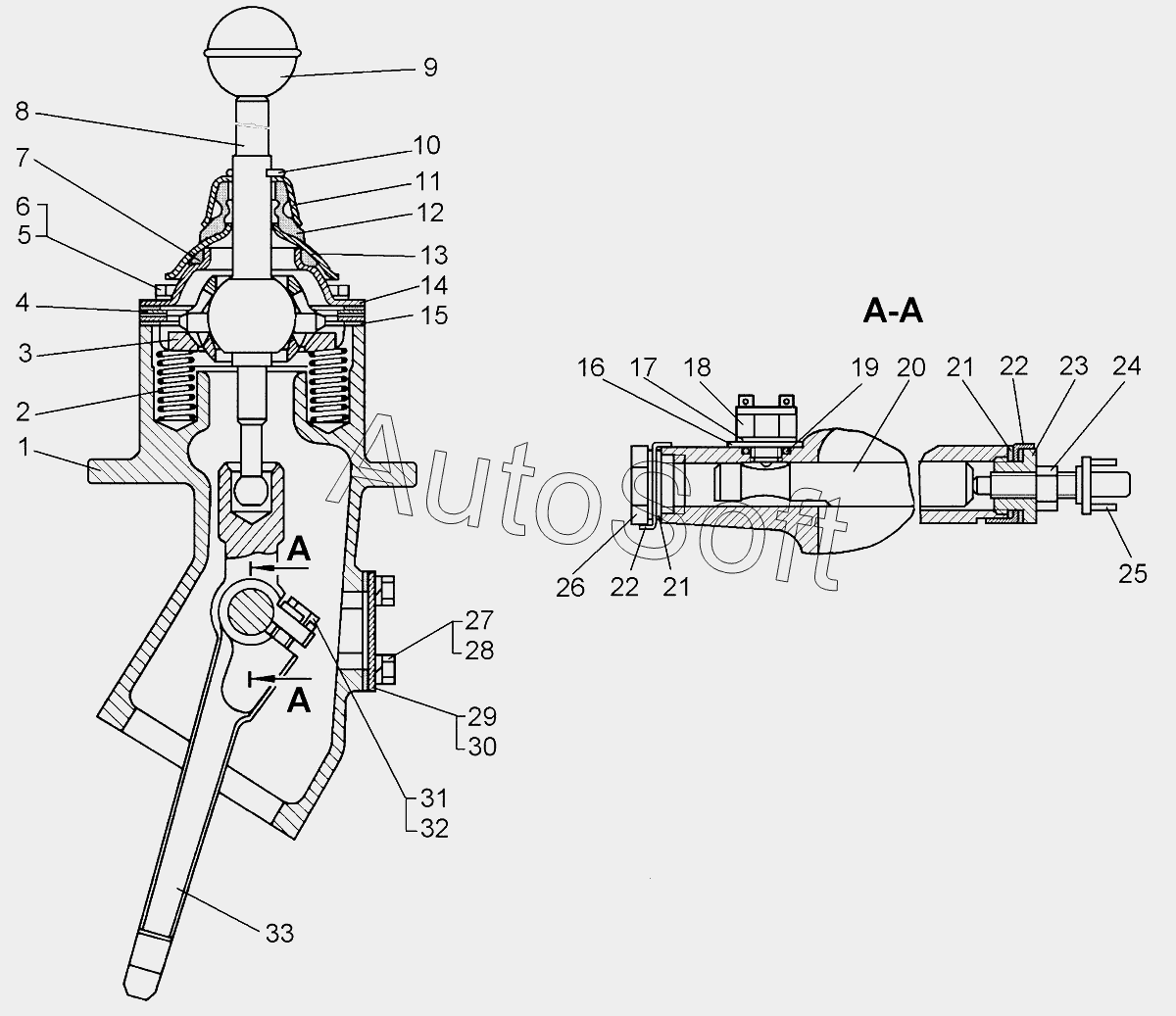

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Механизм переключения
18-12-177СП
18-12-178СП
1
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-12-177СП | 1***П | Механизм переключения левый | |
| 18-12-178СП | 1***П | Механизм переключения правый | |
| 1 | 1***0 | Проставка | |
| 1 | 1***1 | Проставка | |
| 2 | 3***5 | Пружина | |
| 3 | 1***0 | Кольцо | |
| 4 | 1***7 | Фланец шаровой | |
| 5 | Б***8 | Болт М10-6gх30.58 | |
| 6 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 7 | 4***0 | Кольцо | |
| 7 | К***2 | Кольцо | |
| 8 | 1***П | Рычаг правый | |
| 8 | 1***П | Рычаг левый | |
| 9 | 1***П | Рукоятка | |
| 10 | Ш***9 | Шплинт | |
| 11 | 1***1 | Крышка | |
| 12 | 4***2 | Колпачок | |
| 13 | 1***9 | Крышка | |
| 14 | 1***8 | Фланец шаровой | |
| 15 | 4***9 | Прокладка | |
| 15 | 4***1 | Прокладка | |
| 16 | 1***1 | Пластина | |
| 17 | 2***0 | Прокладка | |
| 18 | В***0 | Выключатель | |
| 18 | В***Т | Выключатель | |
| 18 | В***Э | Выключатель | |
| 19 | 0***5 | Кольцо 014-018-25-2-5 | |
| 20 | 1***2 | Валик | |
| 20 | 1***3 | Валик | |
| 21 | 4***8 | Прокладка | |
| 22 | 3***8 | Шайба | |
| 23 | 7***9 | Пробка | |
| 24 | 7***4 | Гайка | |
| 25 | В***1 | Выключатель | |
| 26 | 7***4 | Пробка | |
| 27 | Б***9 | Болт | |
| 28 | Ш***9 | Шайба 8Т.65Г.09 | |
| 29 | 1***6 | Крышка | |
| 30 | 7***1 | Прокладка | |
| 31 | Б***9 | Болт М12х1,25-6gх30.88.019 | |
| 32 | 7***7 | Шайба | |
| 33 | 1***0 | Рычаг |
