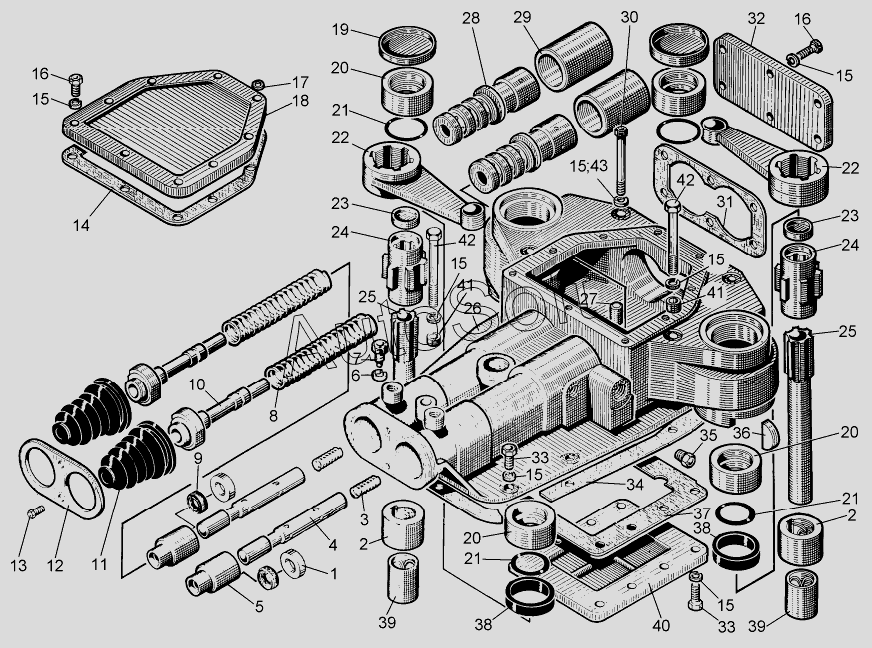

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Сервомеханизм управления поворотом (механической трансмиссии)
33
33
23
23
24
24
25
25
26
27
28
29
30
31
32
22
22
34
35
36
37
38
38
39
39
40
41
41
42
42
43
11
1
2
2
3
4
5
6
7
8
9
10
12
13
14
15
15
15
15
15
15
15
16
16
17
18
19
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-17-4СП | 2***П | Сервомеханизм | |
| 1 | 1***9 | Кольцо | |
| 2 | 5***7 | Втулка | |
| 3 | 7***9 | Пружина | |
| 4 | 2***П | Золотник | |
| 5 | 2***4 | Втулка | |
| 6 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 7 | 3***2 | Винт | |
| 8 | 7***3 | Пружина | |
| 9 | 7***5 | Манжета | |
| 10 | 1***5 | Толкатель | |
| 11 | 4***9 | Чехол | |
| 12 | 1***8 | Крышка | |
| 13 | Б***9 | Болт М6x16.58.019 | |
| 14 | 7***9 | Прокладка | |
| 15 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 16 | Б***9 | Болт М10x30.58.019 | |
| 17 | 4***2 | Кольцо | |
| 18 | 2***1 | Крышка | |
| 19 | 1***1 | Заглушка | |
| 20 | 2***2 | Втулка | |
| 21 | К***5 | Кольцо 042-050-46-2-5 | |
| 22 | 1***2 | Рычаг | |
| 23 | 0***5 | Заглушка | |
| 24 | 1***0 | Муфта | |
| 25 | 5***5 | Валик | |
| 26 | 2***1 | Корпус | |
| 27 | 3***1 | Штифт цилиндрический | |
| 28 | 1***1 | Гильза | |
| 29 | 2***1 | Поршень | |
| 30 | Б***9 | Болт M10-6g x130.58.019 | |
| 31 | 4***1 | Прокладка | |
| 32 | 5***5 | Крышка | |
| 33 | Б***9 | Болт | |
| 34 | 4***6 | Прокладка | |
| 35 | 3***1 | Пробка | |
| 36 | 7***9 | Шпонка | |
| 37 | 4***1 | Прокладка | |
| 38 | 7***2 | Кольцо-прокладка | |
| 39 | 5***6 | Втулка | |
| 40 | 2***1 | Крышка | |
| 41 | 5***2 | Втулка | |
| 42 | Б***9 | Болт М10-6gx120.58.019 | |
| 43 | 4***2 | Кольцо |
