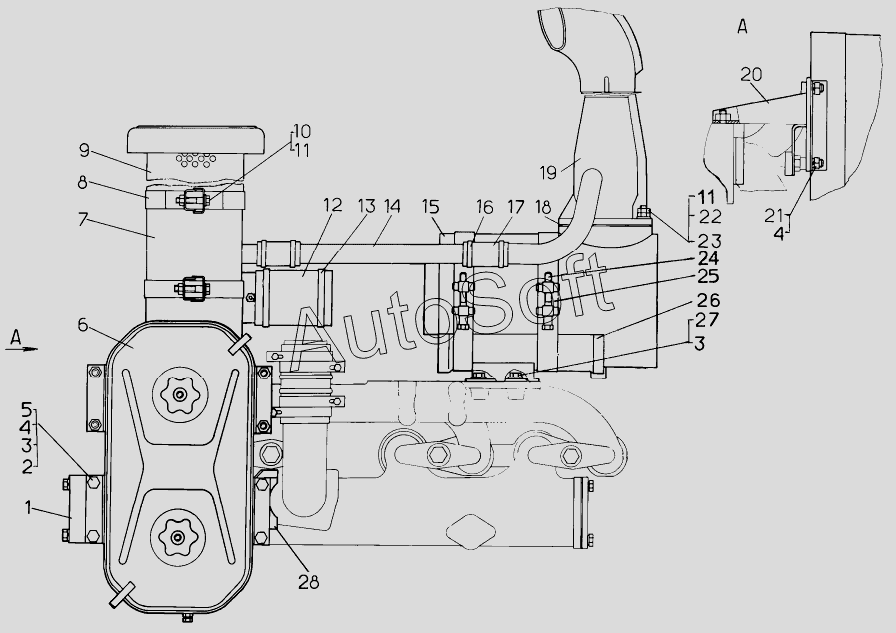

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка агрегатов систем впуска и выпуска
22
15
15
16
17
18
19
19
20
21
23
24
25
26
26
27
28
8
1
2
3
3
4
4
5
6
7
9
10
11
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-27СП | 5***П | Установка агрегатов систем впуска и выпуска | |
| 65-05-15СП | 6***П | Установка агрегатов систем впуска и выпуска | |
| 1 | 5***1 | Кронштейн | |
| 2 | 3***1 | Гайка | |
| 3 | 3***1 | Шайба | |
| 4 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 5 | Б***9 | Болт М12x30.58.019 | |
| 6 | 5***П | Воздухоочиститель | |
| 7 | 5***П | Мультициклон | |
| 8 | 5***П | Хомут | |
| 9 | 5***П | Воздухозаборник | |
| 10 | 7***1 | Болт | |
| 11 | 3***1 | Шайба | |
| 12 | 7***4 | Рукав | |
| 13 | с***1 | Хомут трубопровода | |
| 14 | 5***4 | Труба | |
| 14 | 5***1 | Труба | |
| 15 | 5***П | Глушитель | |
| 15 | 6***П | Глушитель | |
| 16 | 3***2 | Хомут червячный | |
| 17 | 7***6 | Рукав | |
| 18 | 7***6 | Прокладка | |
| 19 | 5***П | Труба выхлопная | |
| 19 | 6***П | Труба выхлопная | |
| 20 | 5***П | Кронштейн | |
| 21 | Г***9 | Гайка М12.6.019 | |
| 22 | Ш***3 | Шпилька 2М10x3рx35.66.083 | |
| 23 | Г***9 | Гайка М10-7H.6.019 | |
| 24 | 5***П | Болт стяжной | |
| 25 | 5***П | Хомут | |
| 26 | 5***П | Кронштейн | |
| 26 | 6***П | Кронштейн | |
| 27 | Б***9 | Болт М12x25.58.019 | |
| 28 | 5***5 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
