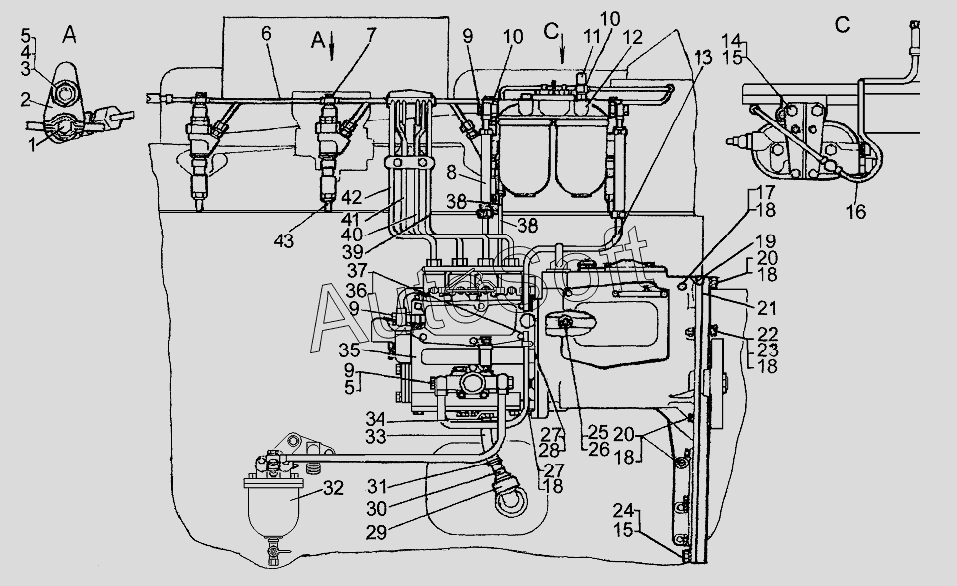

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка топливной аппаратуры
33
23
24
24
25
26
27
27
28
29
30
31
32
22
34
35
36
37
38
38
39
40
41
42
43
12
2
3
4
5
5
6
7
8
9
9
9
10
10
11
1
13
14
15
15
16
17
18
18
18
18
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Штуцер | |
| 2 | 1***2 | Рычаг | |
| 3 | 7***4 | Гайка | |
| 4 | 1***6 | Шайба | |
| 5 | 2***1 | Шпилька | |
| 6 | 5***П | Трубка | |
| 7 | 4***8 | Кольцо | |
| 8 | 5***П | Топливопровод | |
| 9 | 7***6 | Штуцер | |
| 10 | 5***8 | Кольцо | |
| 11 | 5***П | Клапан | |
| 12 | 5***П | Фильтр топливный | |
| 13 | 5***П | Топливопровод | |
| 14 | Б***9 | Болт М12x25.58.019 | |
| 15 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 16 | 5***П | Трубка | |
| 17 | Б***9 | Болт М10-6gx170.58.019 | |
| 18 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 19 | 0***7 | Прокладка | |
| 20 | Б***9 | Болт М10x30.58.019 | |
| 21 | 4***0 | Прокладка | |
| 21 | 7***1 | Прокладка | |
| 22 | Б***9 | Болт М10x40.58.019 | |
| 23 | Г***9 | Гайка | |
| 24 | 2***9 | Болт | |
| 24 | Б***9 | Болт | |
| 25 | 0***2 | Ось | |
| 26 | Ш***2 | Шплинт 2x12 | |
| 27 | 3***4 | Гайка | |
| 28 | 3***1 | Шайба чистая 10 | |
| 29 | 7***5 | Гайка накидная | |
| 30 | 5***П | Трубка | |
| 31 | S***9 | Хомут червячный | |
| 32 | 5***П | Установка топливного фильтра грубой очистки | |
| 33 | 7***0 | Рукав | |
| 34 | 5***П | Трубка | |
| 35 | 5***П | Насос топливный | |
| 36 | 7***4 | Прокладка | |
| 37 | 7***8 | Хомут | |
| 38 | 5***П | Трубка | |
| 39 | 5***П | Топливопровод высокого давления | |
| 40 | 5***П | Топливопровод высокого давления | |
| 41 | 5***П | Топливопровод III цилиндра | |
| 42 | 5***П | Топливопровод IV цилиндра | |
| 43 | 1***П | Форсунка |
