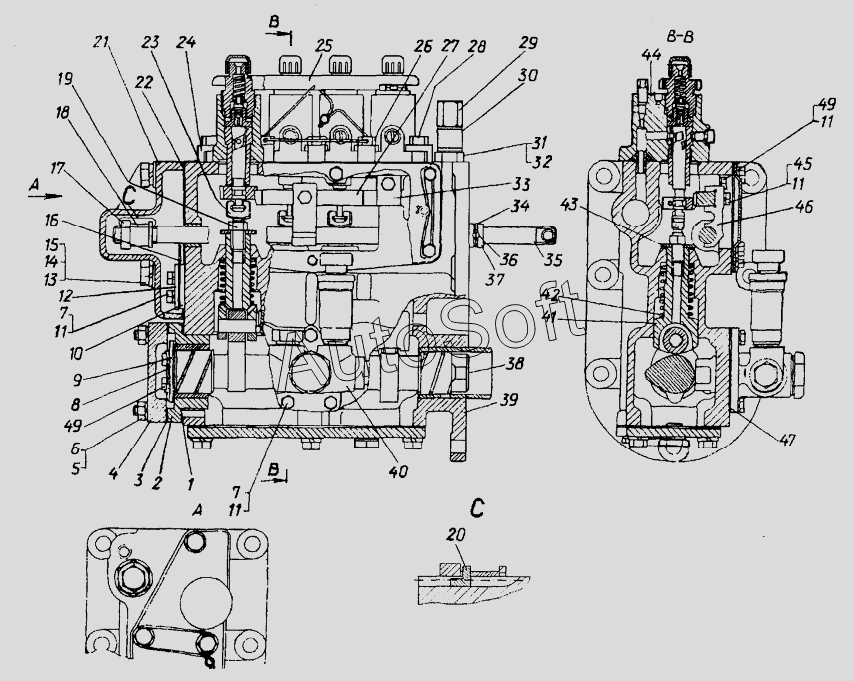

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Топливный насос
39
27
28
29
30
30
31
32
33
34
35
36
37
38
26
40
41
42
43
43
44
45
46
47
48
49
49
50
13
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
12
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-67-24-03СП | 5***П | Топливный насос | |
| 1 | 4***3 | Прокладка | |
| 2 | 6***П | Подшипник | |
| 3 | 4***1 | Прокладка | |
| 4 | 6***3 | Крышка | |
| 5 | Ш***9 | Шайба 8Т.65Г.09 | |
| 6 | Г***9 | Гайка М8х1.6.019 | |
| 7 | Б***9 | БолтМ6х20.88.019 | |
| 8 | 3***5 | Пластина | |
| 9 | 6***3 | Шайба | |
| 10 | 5***5 | Пластина корректора | |
| 11 | Ш***9 | Шайба | |
| 12 | 5***2 | Накладка | |
| 13 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 14 | 3***7 | Шайба | |
| 15 | 2***4 | Болт | |
| 16 | 6***9 | Пружина корректора | |
| 17 | 3***2 | Гайка | |
| 18 | 6***5 | Муфта | |
| 19 | 3***3 | Гайка | |
| 20 | 6***7 | Угольник | |
| 21 | 1***2 | Крышка | |
| 22 | 4***2 | Прокладка | |
| 23 | 6***0 | Хвостовик | |
| 24 | 6***1 | Угольник | |
| 25 | 5***4 | Штуцер | |
| 26 | 2***5 | Болт | |
| 27 | 6***4 | Рейка | |
| 28 | Б***9 | Болт М10x25.58.019 | |
| 29 | 7***6 | Гайка накидная | |
| 30 | 4***2 | Втулка | |
| 30 | 5***8 | Втулка | |
| 31 | 5***8 | Кольцо | |
| 32 | 5***П | Штуцер | |
| 33 | 6***7 | Пластина | |
| 34 | 7***2 | Кольцо | |
| 35 | 5***П | Тяга рейки | |
| 36 | 7***4 | Штифт | |
| 37 | 6***5 | Кольцо | |
| 38 | 5***3 | Вал кулачковый | |
| 39 | 5***П | Блок топливного насоса | |
| 40 | 5***П | Насос топливоподкачивающий | |
| 41 | 6***П | Толкатель | |
| 42 | 3***5 | Пружина толкателя | |
| 43 | 3***7 | Шайба | |
| 43 | 3***2 | Шайба 10х3.02.3кп.05 | |
| 44 | 5***П | Секция топливного насоса | |
| 45 | 6***6 | Болт | |
| 46 | 6***5 | Поводок | |
| 47 | 7***3 | Прокладка | |
| 48 | П***5 | Пломба 10/6.5 | |
| 49 | Б***9 | Болт М6x16.88.019 | |
| 50 | 6***8 | Прокладка |
