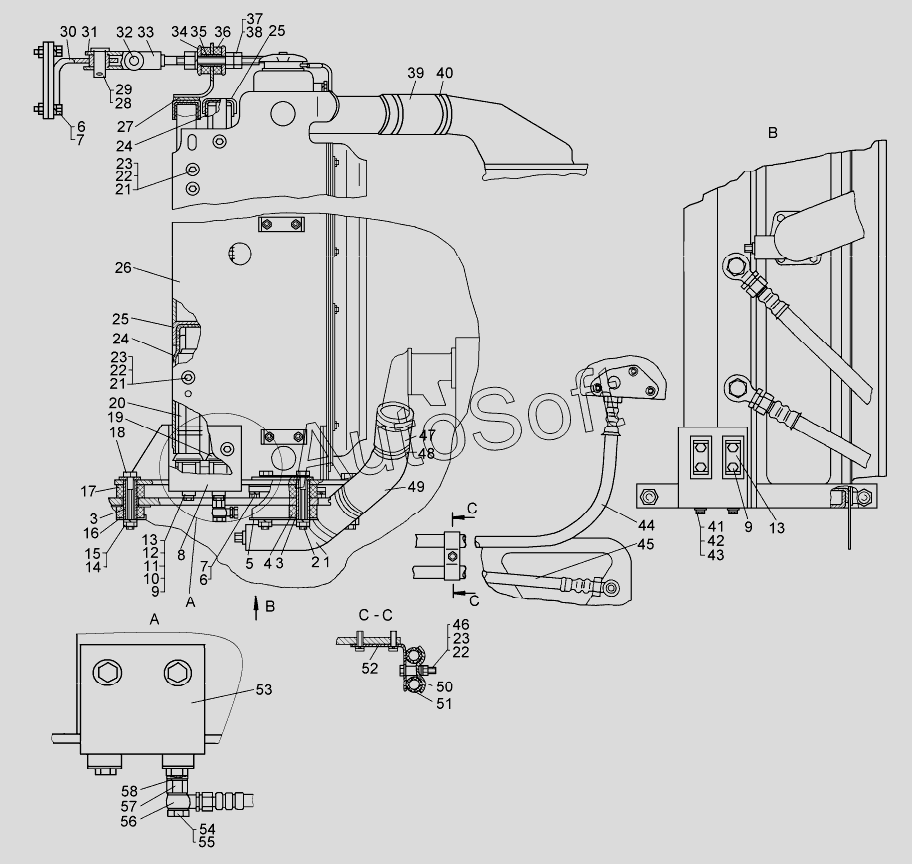

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка радиаторов для трактора с «прямым» потоком
45
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
31
46
47
48
48
49
50
51
52
53
54
55
56
57
58
17
2
3
3
4
5
6
6
7
7
8
9
9
10
11
12
13
13
14
15
16
1
18
19
19
20
21
21
22
22
22
23
23
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Кран | |
| 2 | 2***П | Накладка | |
| 3 | 6***9 | Втулка | |
| 4 | 7***3 | Амортизатор | |
| 5 | 2***8 | Накладка | |
| 6 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 7 | Ш***9 | Шайба 8Т.65Г.09 | |
| 8 | 6***2 | Опора | |
| 9 | Б***9 | Болт | |
| 10 | 7***7 | Амортизатор | |
| 11 | 5***9 | Накладка | |
| 12 | 1***8 | Втулка | |
| 13 | 6***1 | Пластина стопорная | |
| 14 | 3***3 | Гайка | |
| 15 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 16 | 6***8 | Накладка | |
| 17 | 7***2 | Амортизатор | |
| 18 | 6***П | Накладка | |
| 19 | 5***3 | Радиатор 50К-1013010-03 | |
| 19 | Б***0 | Радиатор масляный | |
| 20 | 5***0 | Радиатор | |
| 21 | Б***9 | Болт | |
| 22 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 23 | 3***7 | Шайба | |
| 24 | 7***1 | Уплотнение | |
| 25 | 5***П | Крышка | |
| 26 | 6***П | Радиатор с рамой | |
| 27 | 6***П | Крышка | |
| 28 | 6***1 | Палец | |
| 29 | Ш***9 | Шплинт 3,2x22.019 | |
| 30 | 6***П | Кронштейн | |
| 31 | 6***7 | Проушина | |
| 32 | 6***0 | Палец | |
| 33 | 6***1 | Раскос | |
| 34 | 2***4 | Тарелка амортизатора | |
| 35 | 2***7 | Втулка | |
| 36 | 7***8 | Втулка | |
| 37 | Г***9 | Гайка М18x1,5-7Н.6.019 | |
| 38 | Ш***9 | Шайба 18.ОТ.65Г.09 | |
| 39 | 7***1 | Рукав | |
| 39 | 7***1 | Рукав | |
| 40 | 3***П | Хомут | |
| 40 | 5***2 | Хомут червячный | |
| 41 | Б***9 | Болт | |
| 42 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 43 | 3***1 | Шайба | |
| 44 | 5***П | Рукав | |
| 45 | 5***П | Рукав | |
| 46 | Г***9 | Гайка | |
| 47 | 7***3 | Рукав | |
| 48 | 7***2 | Хомут червячный 70-90/12 W2 | |
| 48 | 7***П | Хомут | |
| 49 | 5***2 | Патрубок | |
| 50 | 5***5 | Втулка | |
| 51 | 5***0 | Прижим | |
| 52 | 5***П | Кронштейн | |
| 53 | 6***2 | Опора | |
| 54 | 7***6 | Болт полый | |
| 55 | 4***0 | Кольцо | |
| 56 | 5***П | Угольник | |
| 57 | 7***2 | Штуцер | |
| 58 | 2***4 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
