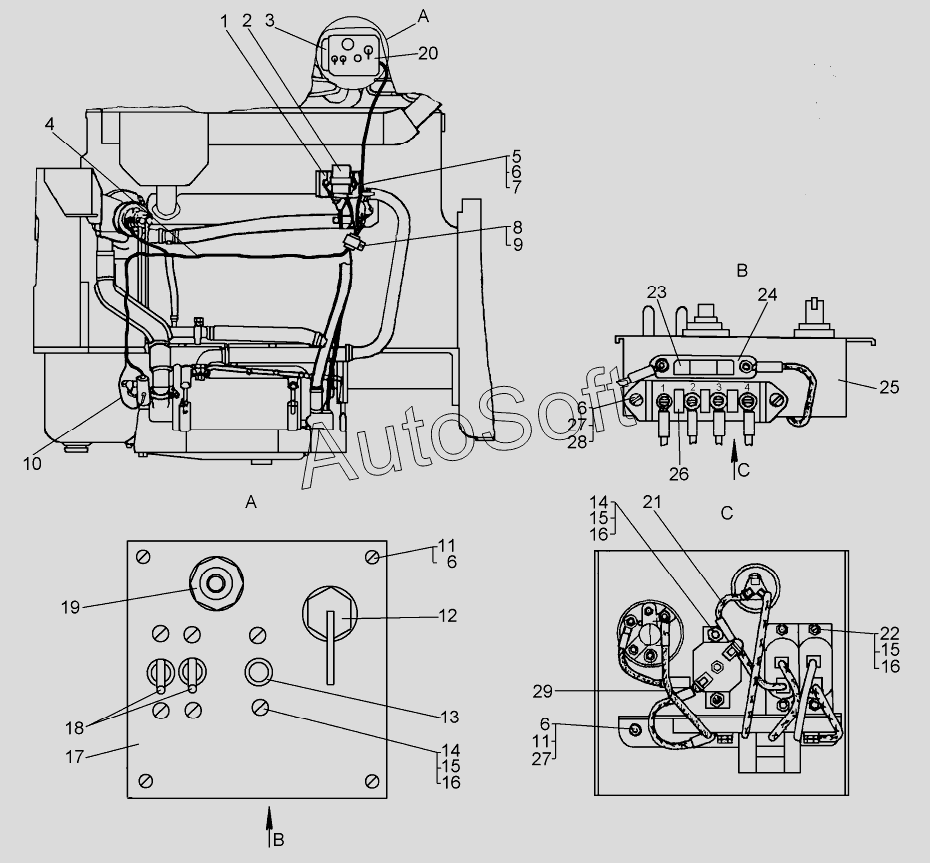

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка щитка управления подогревателем ПЖД-30Е (для дизеля с пусковым двигателем)
1
2
3
4
4
5
6
6
6
6
7
8
9
10
11
11
12
12
12
13
14
14
15
15
15
16
16
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-10-166-05СП | 4***П | Установка щитка управления подогревателем | |
| 1 | 4***8 | Кронштейн | |
| 2 | 1***4 | Коммутатор транзисторный | |
| 3 | 5***П | Кронштейн | |
| 4 | 5***П | Жгут 19 | |
| 4 | 6***П | Жгут 19 | |
| 5 | Б***9 | Болт М6-6gx20.58.019 | |
| 6 | Ш***9 | Шайба 6Т.65Г.09 | |
| 7 | Г***9 | Гайка М6.6.019 | |
| 8 | 4***7 | Скоба | |
| 9 | 7***4 | Прокладка | |
| 10 | 6***П | Провод высокого напряжения | |
| 11 | В***9 | Винт В.М6-8gx12.58.019 | |
| 12 | В***6 | Замок-включатель | |
| 12 | В***Т | Замок-включатель | |
| 12 | В***Э | Замок-включатель | |
| 13 | П***3 | Предохранитель термобиметаллический | |
| 14 | В***9 | Винт В.М4-6gx20.58.019 | |
| 15 | Ш***9 | Шайба 4Т.65Г.09 | |
| 16 | Г***9 | Гайка М4-7Н.6.019 | |
| 17 | 4***4 | Панель щитка управления | |
| 18 | 4***0 | Выключатель | |
| 18 | 4***0 | Включатель | |
| 19 | 1***0 | Выключатель | |
| 20 | 5***П | Щиток управления подогревателем | |
| 21 | 5***П | Провод | |
| 22 | В***9 | Винт В.М4-6gx10.58.019 | |
| 23 | П***2 | Предохранитель ПВ-2 | |
| 24 | Б***0 | Блок защиты БЗ-20 | |
| 25 | 5***8 | Кронштейн щитка управления | |
| 26 | 1***0 | Панель соединительная | |
| 27 | Г***9 | Гайка | |
| 28 | Б***9 | Болт М6-6g x25.58.019 | |
| 29 | 5***П | Провод |
