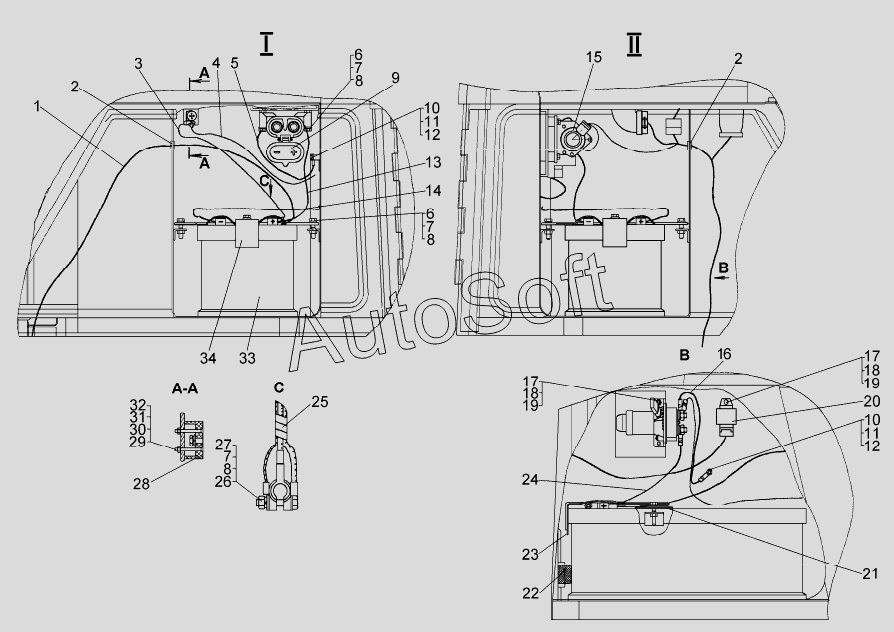

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка аккумуляторных батарей (для трактора с гидромеханической трансмиссией и электро-стартерной системой пуска)
1
2
2
3
4
5
6
6
6
6
7
7
7
8
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-492СП | 6***П | Установка аккумуляторных батарей | |
| 1 | 6***П | Провод 22 | |
| 2 | 7***9 | Втулка | |
| 3 | 5***П | Провод 77 | |
| 4 | 6***П | Провод 78А | |
| 5 | 6***П | Провод 92Б | |
| 6 | Б***9 | Болт М8-6gx35.88.35.019 | |
| 6 | Б***9 | Болт | |
| 6 | Б***9 | Болт М8-6gx70.58.019 | |
| 7 | Ш***9 | Шайба 8Т.65Г.09 | |
| 8 | 3***6 | Шайба | |
| 9 | П***0 | Розетка | |
| 9 | П***Т | Розетка | |
| 10 | Б***9 | Болт М10-6gx18.58.019 | |
| 11 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 12 | 3***1 | Шайба | |
| 13 | 6***П | Провод 92А | |
| 14 | 6***П | Провод 19 | |
| 15 | 1***0 | Выключатель | |
| 16 | 5***П | Провод 51 | |
| 17 | Б***9 | Болт М6-6gx16.88.35.019 | |
| 18 | Ш***9 | Шайба 6Т.65Г.09 | |
| 19 | 3***1 | Шайба | |
| 20 | Р***2 | Реле прерывистой сигнализации | |
| 21 | 6***4 | Прокладка | |
| 22 | 7***7 | Амортизатор | |
| 23 | 6***5 | Прокладка | |
| 24 | 6***П | Провод 153 | |
| 25 | Л***0 | Лента ПВХ 20x0,30 | |
| 26 | 2***8 | Болт | |
| 27 | Г***9 | Гайка | |
| 28 | 4***К | Розетка штепсельная | |
| 28 | 4***Т | Розетка штепсельная | |
| 28 | 4***Э | Розетка штепсельная | |
| 29 | В***9 | Винт В.2М3-6gx25.58.019 | |
| 30 | Г***9 | Гайка М3-6Н.6.019 | |
| 31 | Ш***6 | Шайба 3Т.65Г.06 | |
| 32 | 3***1 | Шайба | |
| 33 | 6***М | Батарея | |
| 33 | 6***А | Батарея | |
| 33 | 6***А | Батарея | |
| 34 | 6***П | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
