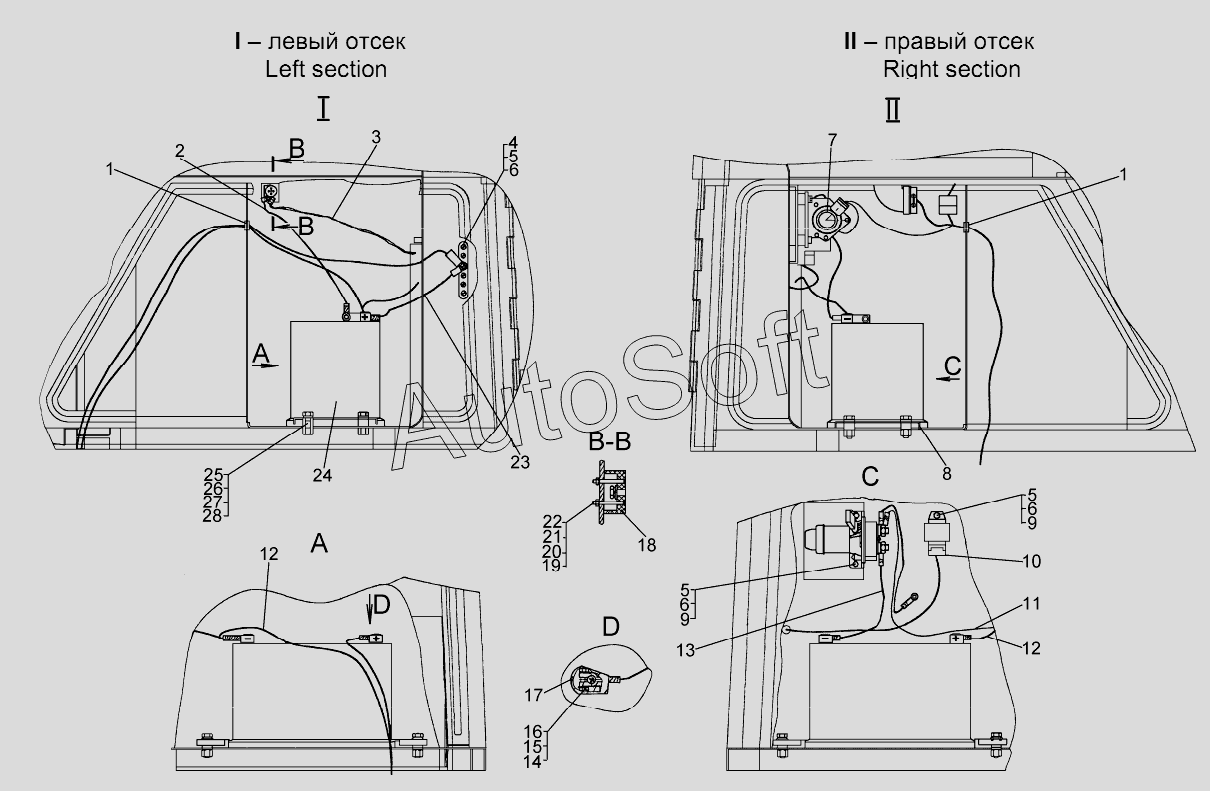

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка аккумуляторных батарей (для трактора с гидромеханической трансмиссией и пусковым двигателем)
23
18
18
18
19
19
20
20
21
22
17
24
24
24
24
25
26
27
28
9
9
1
1
1
2
3
4
4
5
5
5
5
5
6
6
6
6
7
8
10
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-491СП | 6***П | Установка аккумуляторных батарей | |
| ПВХ20x0,30 | П***0 | Лента ПВХ 20x0,30 | |
| 1 | 7***9 | Втулка | |
| 2 | 5***П | Провод 77 | |
| 3 | 6***П | Провод 78А | |
| 4 | 1***0 | Панель соединительная | |
| 5 | Б***9 | Болт М6-6gx16.88.35.019 | |
| 6 | Ш***9 | Шайба 6Т.65Г.09 | |
| 7 | 1***0 | Выключатель | |
| 8 | 6***7 | Планка | |
| 9 | 3***1 | Шайба | |
| 10 | Р***2 | Реле прерывистой сигнализации РПС 24–2 | |
| 11 | 2***П | Провод 51 | |
| 12 | 6***П | Провод 319/322 | |
| 13 | 5***П | Провод 51 | |
| 14 | 2***8 | Болт | |
| 15 | Г***9 | Гайка | |
| 16 | Ш***9 | Шайба 8Т.65Г.09 | |
| 17 | 7***3 | Колпачок | |
| 18 | 4***К | Розетка штепсельная | |
| 18 | 4***Т | Розетка штепсельная | |
| 18 | 4***Э | Розетка штепсельная | |
| 19 | В***9 | Винт В2.М3-6gx25.58.019 | |
| 20 | 3***1 | Шайба | |
| 21 | Ш***6 | Шайба 3Т.65Г.06 | |
| 22 | Г***9 | Гайка М3-6Н.6.019 | |
| 23 | 5***П | Провод 271 | |
| 24 | 6***А | Батарея | |
| 24 | 6***М | Батарея | |
| 24 | 6***П | Батарея | |
| 24 | 6***3 | Батарея | |
| 25 | 6***8 | Проставка | |
| 26 | Б***9 | Болт М10-6gx35.58.019 | |
| 27 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 28 | 3***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
