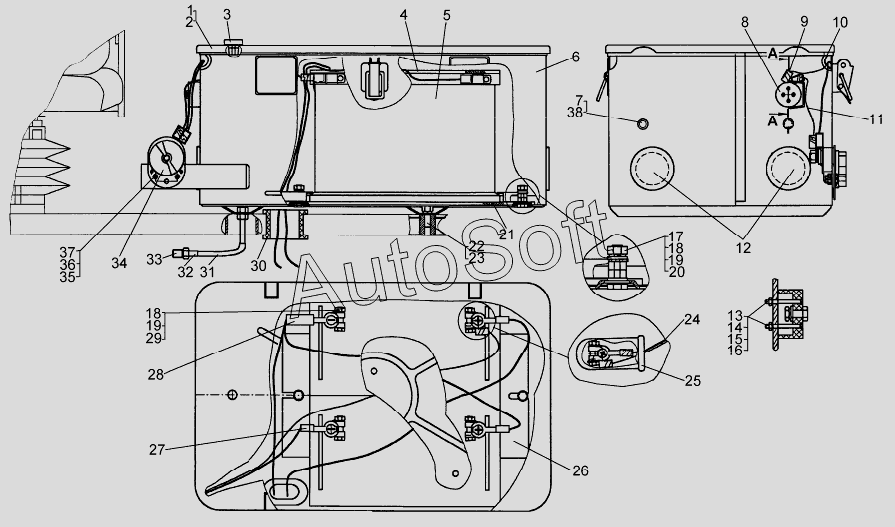

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка аккумуляторных батарей (для трактора с механической трансмиссией и электростартерной системой пуска)
25
26
27
28
29
30
31
32
33
34
35
36
36
36
24
37
38
39
40
41
42
43
44
45
45
45
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-482СП | 6***П | Установка аккумуляторных батарей | |
| 1 | 5***П | Крышка | |
| 2 | 7***5 | Уплотнение | |
| 3 | 5***П | Контейнер | |
| 4 | 7***5 | Пистон | |
| 5 | 3***0 | Гайка | |
| 6 | 7***6 | Шланг | |
| 7 | 5***2 | Стяжка | |
| 8 | 4***8 | Кольцо | |
| 9 | 7***9 | Пластина | |
| 10 | 5***П | Провод 19 | |
| 11 | 7***5 | Скоба | |
| 12 | 3***0 | Трубка 305 ТВ-40,14 белая | |
| 13 | В***Т | Выключатель массы | |
| 13 | В***У | Выключатель массы | |
| 13 | В***Э | Выключатель массы | |
| 14 | Б***9 | Болт М6-6gx16.88.35.019 | |
| 15 | Г***9 | Гайка | |
| 16 | Ш***9 | Шайба 6Т.65Г.09 | |
| 17 | 4***1 | Ниппель | |
| 18 | 5***6 | Трубка | |
| 19 | 7***1 | Шланг | |
| 20 | 7***0 | Кольцо | |
| 21 | Б***9 | Болт | |
| 22 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 23 | 7***3 | Прокладка | |
| 24 | 5***П | Контейнер | |
| 25 | 6***П | Кронштейн | |
| 26 | 6***9 | Прокладка | |
| 27 | Г***9 | Гайка | |
| 28 | 3***1 | Шайба | |
| 29 | 5***П | Провод 22 | |
| 30 | 5***П | Провод 153 | |
| 31 | 5***П | Провод 77 | |
| 32 | 7***9 | Втулка | |
| 33 | 7***0 | Пистон | |
| 34 | 2***П | Провод | |
| 35 | 7***7 | Амортизатор | |
| 36 | 4***Т | 47-Т | |
| 36 | 4***Э | 47-Э | |
| 36 | 4***К | Розетка штепсельная | |
| 37 | В***9 | Винт В2.М3-6gx25.58.019 | |
| 38 | Г***9 | Гайка М3-6Н.6.019 | |
| 39 | Ш***6 | Шайба 3Т.65Г.06 | |
| 40 | 3***1 | Шайба | |
| 41 | Л***0 | Лента ПВХ 20x0,30 | |
| 42 | 2***8 | Болт | |
| 43 | Ш***9 | Шайба 8Т.65Г.09 | |
| 44 | Г***9 | Гайка | |
| 45 | 6***М | Батарея | |
| 45 | 6***А | Батарея | |
| 45 | 6***А | Батарея |
