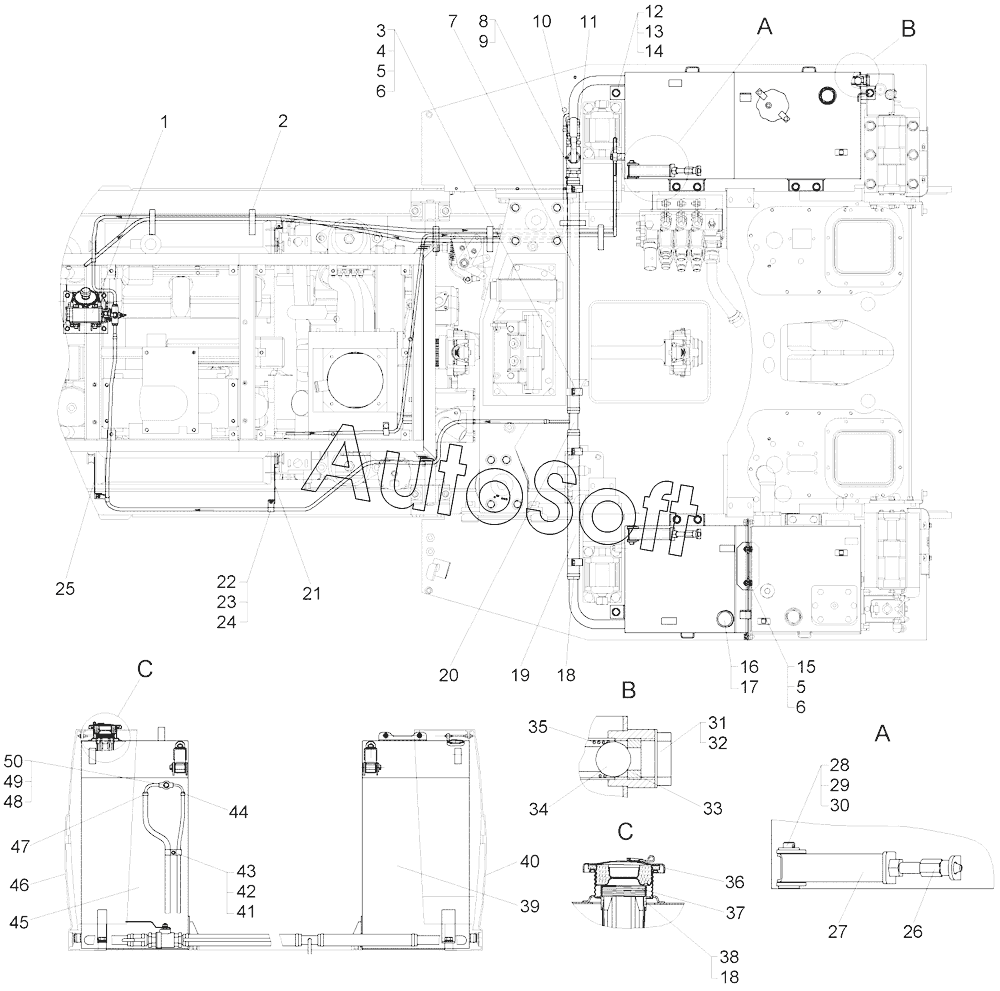

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Установка топливных баков
47
11
7
19
27
33
1
20
21
26
40
3
35
18
18
44
43
23
12
5
5
6
6
14
29
41
34
30
25
39
4
15
13
42
48
24
2
49
32
16
10
45
36
38
28
8
46
50
31
9
22
17
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-25-1СП | 1***П | Установка топливных баков | |
| 1 | 1***П | Система трубопроводов топлива | |
| 2 | S***2 | Кабельная стяжка ABB LUSA SYSTEM 200/2 | |
| 3 | 7***5 | Хомут | |
| 4 | Б***9 | Болт | |
| 5 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 6 | Ш***9 | Шайба 10.01.10.019 | |
| 7 | 7***1 | Рукав | |
| 8 | 7***П | Панель бака | |
| 9 | 7***5 | Прокладка | |
| 10 | К***н | Кран шаровый 1 1/4dm вн/вн | |
| 11 | 7***3 | Рукав | |
| 12 | 3***8 | Шайба | |
| 13 | Б***9 | Болт | |
| 14 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 15 | Б***9 | Болт | |
| 16 | 6***8 | Корпус | |
| 17 | 7***2 | Прокладка | |
| 18 | Х***2 | Хомут червячный 32-50/12 W2 | |
| 19 | 7***2 | Рукав | |
| 20 | 1***П | Тройник | |
| 21 | 1***П | Тройник | |
| 22 | 7***4 | Прокладка | |
| 23 | 7***7 | Хомутик | |
| 24 | Г***9 | Гайка | |
| 25 | 1***П | Кронштейн | |
| 26 | 1***6 | Упор | |
| 27 | 1***П | Рычаг | |
| 28 | 1***П | Палец | |
| 29 | 3***1 | Шайба | |
| 30 | Ш***5 | Шплинт 3,2х25 | |
| 31 | 7***5 | Пробка | |
| 32 | 3***2 | Кольцо 30х36 МН 4152-62 | |
| 33 | 7***3 | Седло | |
| 34 | Б***0 | Шарик Б25,4-100 | |
| 35 | 3***5 | Пружина | |
| 36 | 1***П | Кронштейн | |
| 37 | 7***3 | Пружина | |
| 38 | 5***П | Крышка | |
| 39 | 1***П | Бак топливный | |
| 40 | 5***П | Фильтр 160Б | |
| 41 | Ш***9 | Шайба 6Т.65Г.019 | |
| 42 | Б***9 | Болт М6-6gх12.88.35.019 | |
| 43 | 7***3 | Хомут | |
| 44 | Х***2 | Хомут червячный 8-16/9 W2 | |
| 45 | 1***П | Бак топливный | |
| 46 | 7***П | Панель бака | |
| 47 | Х***2 | Хомут червячный 16-27/12 W2 | |
| 48 | 7***6 | Штуцер | |
| 49 | 5***8 | Кольцо | |
| 50 | 1***П | Патрубок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
