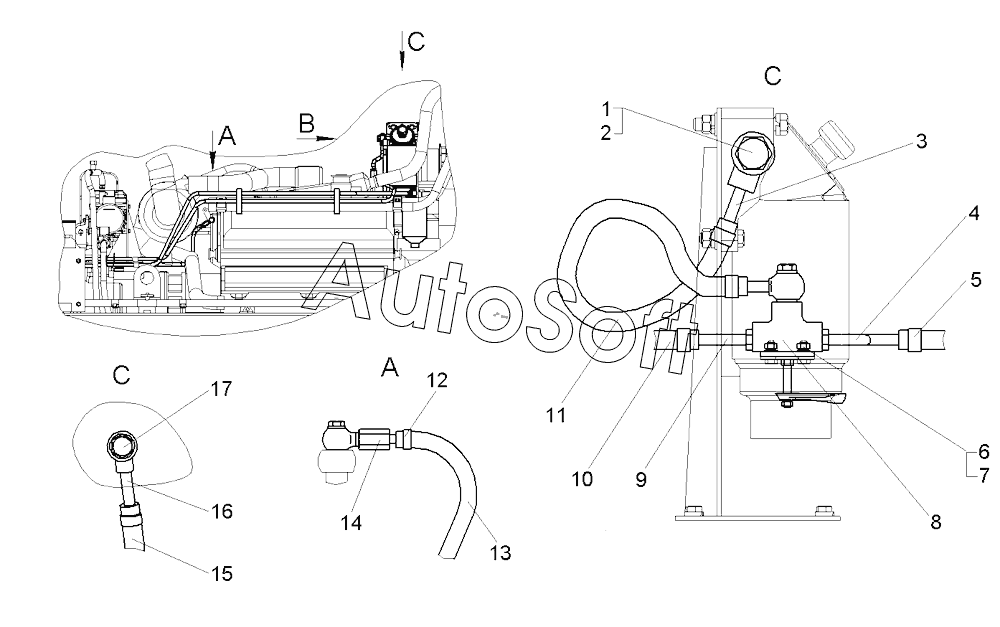

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Система трубопроводов топлива
1
6
12
5
3
16
4
14
17
10
11
13
15
9
7
2
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-25-123СП | 1***П | Система трубопроводов топлива | |
| 1 | 7***4 | Штуцер | |
| 2 | 4***1 | Кольцо | |
| 3 | 6***П | Трубка | |
| 4 | 1***П | Трубка | |
| 5 | Х***2 | Хомут червячный 16-27/12 W2 | |
| 6 | Ш***9 | Шайба 6Т.65Г.09 | |
| 7 | П***8 | Кран ПП8 | |
| 8 | Г***9 | Гайка | |
| 9 | 7***П | Переходник | |
| 10 | 7***2 | Рукав | |
| 11 | 7***3 | Рукав | |
| 12 | Х***2 | Хомут червячный 8-16/9 W2 | |
| 13 | 7***5 | Рукав | |
| 14 | 5***П | Трубка | |
| 15 | 7***4 | Рукав | |
| 16 | 1***П | Трубка | |
| 17 | 7***7 | Болт поворотного угольника |
