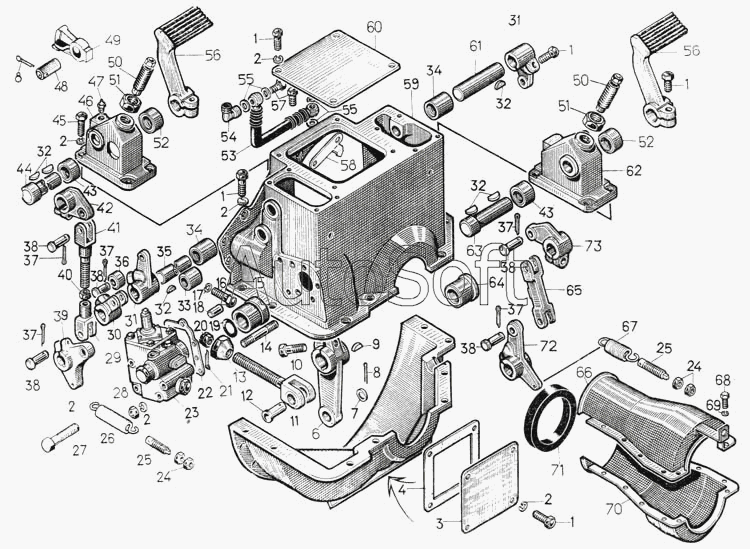

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Механизмы управления муфтой и стояночным тормозом
43
43
53
52
52
51
51
50
50
49
48
47
46
45
44
54
42
41
40
39
38
38
38
38
38
37
37
37
37
37
36
35
34
34
33
64
73
72
71
71
70
69
68
67
66
65
32
32
32
32
63
62
61
60
59
58
57
56
56
55
55
2
12
11
10
9
8
8
7
6
4
3
12
2
2
2
2
2
2
2
1
1
1
1
1
1
22
31
31
30
29
28
27
26
25
25
25
24
24
23
21
20
19
18
17
16
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-15-3-СП | 2***П | Механизм управления муфтой сцепления | |
| 24-15-3-СП | 2***П | Механизм управления муфтой сцепления | |
| 50-15-102-СП | 5***П | Колонка | |
| 50-15-104-СП | 5***П | Колонка | |
| 50-15-105-СП | 5***П | Колонка | |
| 50-15-117-СП | 5***П | Кожух | |
| 50-15-119СП | 5***П | Кожух в сборе | |
| 50-15-121СП | 5***П | Кожух в сборе | |
| 1 | Б***9 | Болт М10х25.58.019 | |
| 1 | Б***0 | Болт М10х25.58.020 | |
| 2 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 2 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 3 | 1***4 | Крышка | |
| 4 | 4***3 | Прокладка | |
| 5 | 2***9 | Кожух | |
| 6 | 2***0 | Рычаг | |
| 7 | 3***1 | Шайба | |
| 8 | Ш***2 | Шплинт 4х32 | |
| 9 | 7***3 | Шпонка | |
| 10 | Б***9 | Болт М10х35.58.019 | |
| 11 | 5***6 | Тяга | |
| 12 | 7***1 | Ось | |
| 12 | 7***1 | Ось | |
| 13 | 1***7 | Гайка | |
| 14 | 2***4 | Шпилька | |
| 15 | 5***2 | Втулка | |
| 16 | Б***9 | Болт М12х35.58.019 | |
| 17 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 18 | 7***1 | Штифт | |
| 19 | 7***4 | Кольцо | |
| 20 | 5***4 | Стопор | |
| 21 | Ш***0 | Шплинт 3,2х40 | |
| 22 | 7***8 | Прокладка | |
| 23 | 5***П | Сервомеханизм | |
| 24 | Г***9 | Гайка М8х1-6.019 | |
| 25 | 6***2 | Винт | |
| 25 | 6***2 | Винт | |
| 26 | 7***7 | Пружина | |
| 27 | Б***9 | Болт М10-6gх130.58.019 | |
| 28 | Г***9 | Гайка М10.6.019 | |
| 29 | 2***9 | Вилка | |
| 30 | 2***9 | Рычаг | |
| 31 | 2***1 | Рычаг | |
| 32 | 3***8 | Шпонка | |
| 33 | 5***4 | Втулка | |
| 34 | 5***0 | Втулка | |
| 35 | 2***6 | Ось | |
| 36 | 2***1 | Ролик | |
| 37 | Ш***2 | Шплинт 3,2х22 | |
| 38 | 1***7 | Палец | |
| 39 | 2***1 | Рычаг | |
| 40 | 3***1 | Гайка | |
| 41 | 2***П | Тяга | |
| 42 | 2***1 | Рычаг | |
| 43 | 5***2 | Втулка | |
| 44 | 5***8 | Ось | |
| 45 | Б***9 | Болт М10х30.58.019 | |
| 46 | 5***2 | Колонка | |
| 47 | М***6 | Масленка 1.3.Ц6 | |
| 48 | 7***9 | Ось | |
| 49 | 5***9 | Фиксатор | |
| 50 | 5***7 | Упор | |
| 51 | 3***6 | Гайка | |
| 52 | 5***3 | Втулка | |
| 53 | 2***П | Рукав | |
| 54 | 7***0 | Колено | |
| 55 | 4***2 | Кольцо | |
| 56 | 2***3 | Педаль | |
| 57 | 7***9 | Штуцер | |
| 58 | 2***1 | Стрелка | |
| 59 | 2***2 | Кожух | |
| 60 | 2***5 | Крышка | |
| 61 | 5***9 | Ось | |
| 62 | 2***3 | Колонка | |
| 63 | 5***2 | Ось | |
| 64 | 5***7 | Стакан | |
| 65 | 2***6 | Тяга | |
| 66 | 2***П | Кожух | |
| 67 | 7***9 | Пружина | |
| 68 | Б***9 | Болт М6х20.58.019 | |
| 69 | Ш***9 | Шайба 6Т 65Г 09 | |
| 70 | 2***9 | Кожух | |
| 71 | 4***5 | Кольцо | |
| 71 | 4***5 | Кольцо | |
| 72 | 2***1 | Рычаг | |
| 73 | 2***1 | Рычаг |
