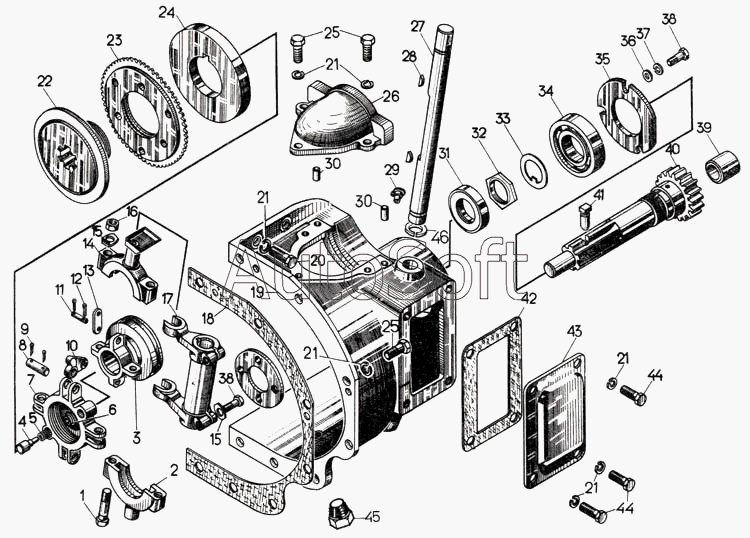

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Муфта сцепления
34
21
21
21
22
23
24
25
25
26
27
28
29
29
30
30
31
32
33
21
21
21
35
36
37
38
38
39
40
41
42
43
44
44
44
45
46
8
1
2
3
4
5
6
7
9
10
11
11
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-73-111СП | 1***П | Корпус | |
| 17-73-111СП | 1***П | Корпус | |
| 17-73-112СП | 1***П | Корпус | |
| 17-73-127СП | 1***П | Хомут в сборе | |
| 17-73-7СП | 1***П | Муфта сцепления | |
| 17-73-7СП | 1***П | Муфта сцепления | |
| 7318СП | 7***П | Крестовина | |
| 7324СП | 7***П | Вал | |
| 1 | Б***9 | Болт М8х55.88.35.019 | |
| 2 | 1***7 | Хомут | |
| 3 | 7***1 | Муфта включения | |
| 4 | 7***6 | Защелка | |
| 5 | 3***4 | Пружина | |
| 6 | 5***6 | Кнопка | |
| 7 | 7***0 | Крестовина | |
| 8 | 7***2 | Палец | |
| 9 | Ш***9 | Шплинт 2,5х16.019 | |
| 10 | 7***1 | Кулачок | |
| 11 | 7***4 | Палец | |
| 11 | 7***4 | Палец | |
| 12 | Ш***9 | Шплинт 2х12.019 | |
| 13 | 7***3 | Серьга | |
| 14 | 1***6 | Хомут | |
| 15 | 3***1 | Шайба стопорная | |
| 16 | Г***9 | Гайка М8.6.019 | |
| 17 | 7***2 | Вилка | |
| 18 | 4***4 | Прокладка | |
| 19 | 1***1 | Корпус | |
| 20 | Б***9 | Болт М10х30.58.019 | |
| 21 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 21 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 22 | 7***6 | Диск неподвижный | |
| 23 | 7***П | Диск | |
| 24 | 7***9 | Диск нажимной | |
| 25 | Б***9 | Болт М10х25.58.019 | |
| 26 | 1***3 | Крышка | |
| 27 | 1***5 | Ось | |
| 28 | 3***2 | Шпонка | |
| 29 | 4***П | Масленка | |
| 29 | 4***П | Масленка | |
| 30 | 7***6 | Штифт | |
| 31 | 4***П | Сальник | |
| 32 | 7***5 | Гайка | |
| 33 | 7***6 | Шайба | |
| 34 | П***К | Подшипник 208К | |
| 35 | 7***5 | Крышка | |
| 36 | 7***4 | Шайба | |
| 37 | Ш***9 | Шайба 8Т 65Г 09 | |
| 38 | Б***9 | Болт М8х25.88.35.019 | |
| 39 | 7***1 | Втулка | |
| 40 | 7***5 | Вал | |
| 41 | 7***5 | Палец стопорный | |
| 42 | 4***5 | Прокладка | |
| 43 | 7***3 | Крышка люка | |
| 44 | Б***9 | Болт М10х22.58.019 | |
| 44 | Б***9 | Болт М10х22.58.019 | |
| 45 | 3***9 | Пробка | |
| 46 | 7***6 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
