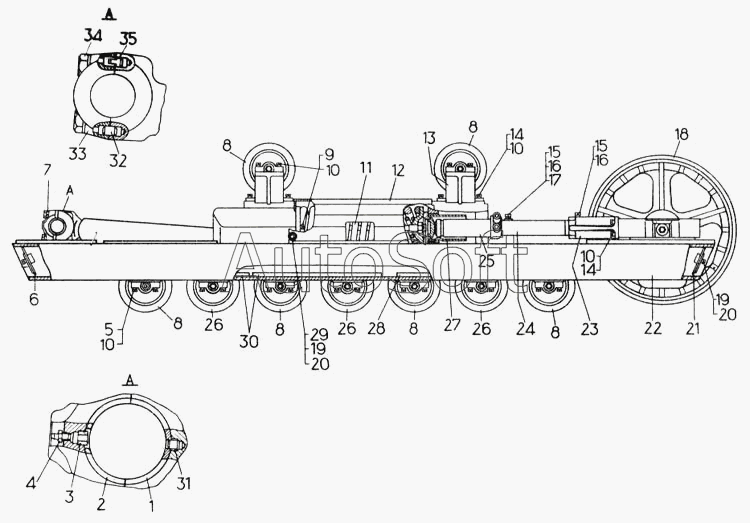

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Тележки гусениц
26
26
26
17
18
19
19
20
20
21
22
23
24
25
25
26
16
26
27
28
28
29
30
31
32
33
34
35
10
10
1
3
4
5
6
7
8
8
8
8
8
8
8
9
10
10
10
10
11
12
13
13
14
14
15
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-21-111СП | 4***П | Рама тележки левая для болотоходных тракторов | |
| 48-21-113СП | 4***П | Тележка левая в сборе | |
| 48-21-114СП | 4***П | Тележка правая в сборе | |
| 1 | 5***3 | Вкладыш | |
| 3 | 5***2 | Фиксатор | |
| 4 | М***6 | Масленка 1.3.Ц6 | |
| 5 | 7***1 | Болт | |
| 6 | 5***3 | Крышка | |
| 7 | Ш***9 | Шайба 30 65Г 09 | |
| 8 | К***й | Каток однобортный | |
| 8 | К***й | Каток однобортный | |
| 9 | Б***9 | Болт М20х50.88.35.019 | |
| 10 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 10 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 10 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 11 | 2***П | Механизм сдавания | |
| 12 | 5***8 | Щиток | |
| 13 | 2***4 | Кронштейн | |
| 13 | 5***0 | Кронштейн | |
| 14 | 2***4 | Болт | |
| 15 | 6***8 | Стопор | |
| 15 | 6***8 | Стопор | |
| 16 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 16 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 17 | 3***7 | Шайба | |
| 18 | 2***П | Колесо натяжное | |
| 19 | Б***9 | Болт М12х25.58.019 | |
| 20 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 21 | 5***4 | Крышка | |
| 22 | 4***П | Рама тележки правая для болотоходных тракторов | |
| 23 | 5***3 | Вилка | |
| 24 | 2***П | Проставка | |
| 25 | 2***П | Каток однобортный | |
| 25 | 5***П | Механизм натяжения | |
| 26 | 2***П | Каток двубортный | |
| 26 | 2***П | Каток двубортный | |
| 26 | 2***П | Каток двубортный | |
| 27 | 2***П | Фланец | |
| 28 | 5***3 | Планка | |
| 28 | 5***7 | Планка | |
| 29 | 3***2 | Шайба | |
| 30 | 5***2 | Планка | |
| 31 | 5***2 | Фиксатор | |
| 32 | 3***2 | Штифт | |
| 33 | 5***5 | Крышка пяты | |
| 34 | 7***6 | Болт | |
| 35 | 7***2 | Штифт |
