Каталог запасных частей к технике: ЧТЗ Т-170М-01. Тележки гусениц
23
15
15
16
16
17
18
18
19
19
20
21
21
21
21
22
14
24
26
26
26
26
27
27
28
29
30
31
32
33
5
1
2
2
3
4
6
7
8
8
8
8
8
8
9
10
10
10
10
10
11
12
13
13

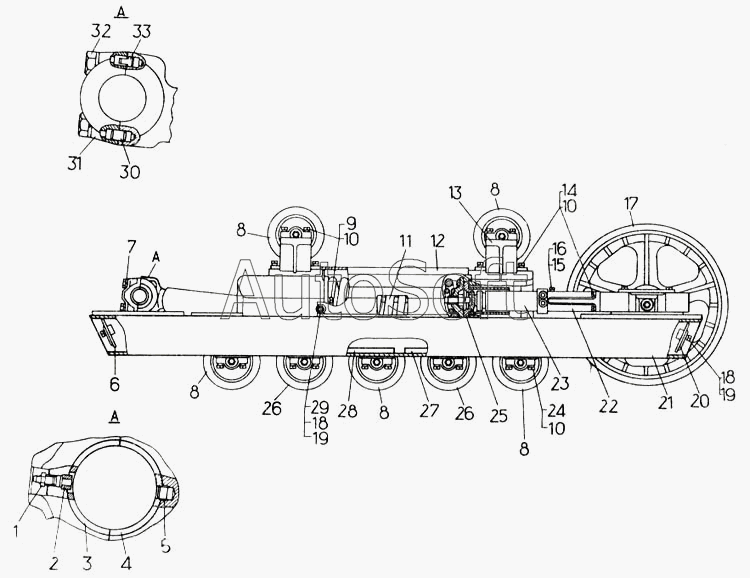

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-21-138-СП | 5***П | Колесо натяжное левое | |
| 50-21-268-01СП | 5***П | Тележка правая в сборе тракторов Т-170М.01 | |
| 50-21-268СП | 5***П | Тележка правая в сборе тракторов Т-170М.01 | |
| 50-21-269-01СП | 5***П | Тележка левая в сборе тракторов Т-170М.01 | |
| 50-21-269СП | 5***П | Тележка левая в сборе тракторов Т-170М.01 | |
| 50-21-270-01СП | 5***П | Тележка шестикатковая правая | |
| 50-21-270СП | 5***П | Тележка шестикатковая правая | |
| 50-21-271-01СП | 5***П | Тележка шестикатковая левая | |
| 50-21-271СП | 5***П | Тележка шестикатковая левая | |
| 1 | М***6 | Масленка 1.3.Ц6 | |
| 2 | 5***2 | Фиксатор | |
| 2 | 5***3 | Вкладыш | |
| 3 | 5***3 | Вкладыш | |
| 4 | 5***3 | Вкладыш | |
| 5 | 5***2 | Фиксатор | |
| 6 | 5***3 | Крышка | |
| 7 | Ш***9 | Шайба 30 65Г 09 | |
| 8 | К***й | Каток однобортный | |
| 8 | К***й | Каток однобортный | |
| 9 | Б***9 | Болт М20х50.88.35.019 | |
| 10 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 10 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 10 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 11 | 2***П | Механизм сдавания | |
| 12 | 5***8 | Щиток | |
| 13 | 2***4 | Кронштейн | |
| 13 | 5***0 | Кронштейн | |
| 14 | 2***4 | Болт | |
| 15 | 6***8 | Стопор | |
| 15 | 6***8 | Стопор | |
| 16 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 16 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 17 | 2***П | Колесо натяжное | |
| 18 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 19 | Б***9 | Болт М12х25.58.019 | |
| 20 | 5***4 | Крышка | |
| 21 | 5***П | Рама тележки правая тракторов Т-170М1.01 | |
| 21 | 5***П | Рама тележки левая тракторов Т-170М1.01 | |
| 21 | 5***П | Рама шестикатковой тележки правая | |
| 21 | 5***П | Рама шестикатковой тележки левая | |
| 22 | 5***3 | Вилка | |
| 23 | 5***П | Механизм натяжения | |
| 24 | 7***1 | Болт | |
| 26 | 2***П | Каток двубортный | |
| 26 | 2***П | Каток двубортный | |
| 26 | 2***П | Каток двубортный | |
| 27 | 5***2 | Планка | |
| 27 | 5***2 | Планка | |
| 28 | 5***3 | Планка | |
| 29 | 3***2 | Шайба | |
| 30 | 3***2 | Штифт | |
| 31 | 5***5 | Крышка пяты | |
| 32 | 7***6 | Болт | |
| 33 | 7***2 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
