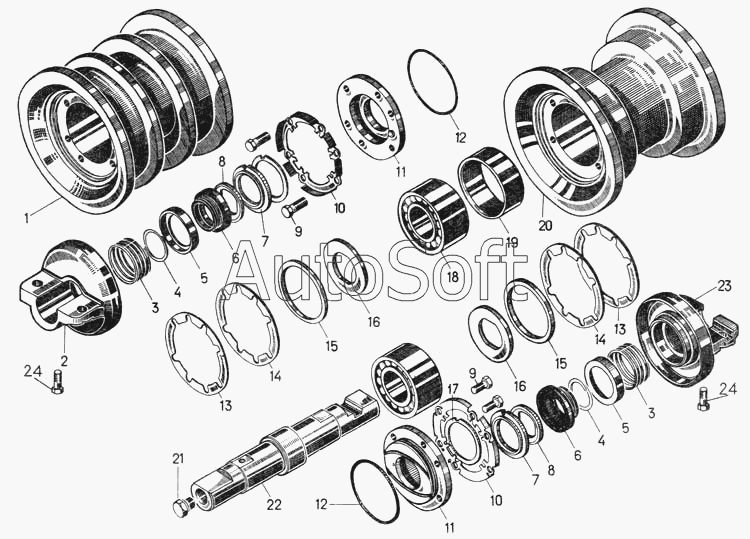

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Катки однобортные и двубортные
10
10
24
24
23
22
21
20
19
18
17
16
16
15
15
14
14
13
13
12
12
11
11
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-21-169-СП | 2***П | Каток однобортный | |
| 24-21-169-СП | 2***П | Каток однобортный | |
| 24-21-169-СП | 2***П | Каток однобортный | |
| 24-21-170-СП | 2***П | Каток двубортный | |
| 24-21-170-СП | 2***П | Каток двубортный | |
| 24-21-170-СП | 2***П | Каток двубортный | |
| 1 | 5***П | Ролик двубортный | |
| 2 | 2***8 | Крышка | |
| 3 | 7***2 | Пружина | |
| 4 | 7***1 | Кольцо | |
| 5 | 2***0 | Обойма | |
| 6 | 7***8 | Манжета | |
| 7 | 2***5 | Кольцо | |
| 8 | 2***6 | Кольцо | |
| 9 | 2***6 | Болт | |
| 10 | 2***8 | Шайба | |
| 11 | 2***П | Шайба | |
| 12 | К***2 | Кольцо 110-120-58-2-2 | |
| 13 | 2***3 | Прокладка | |
| 14 | 2***8 | Прокладка | |
| 15 | 2***2 | Кольцо | |
| 16 | 2***8 | Шайба | |
| 17 | 7***7 | Прокладка | |
| 18 | П***4 | Подшипник 954712К4 | |
| 19 | 2***1 | Втулка | |
| 20 | 5***П | Ролик однобортный | |
| 21 | 7***0 | Пробка | |
| 22 | 2***6 | Ось | |
| 23 | 2***9 | Крышка | |
| 24 | Б***9 | Болт М8х16.58.019 |
