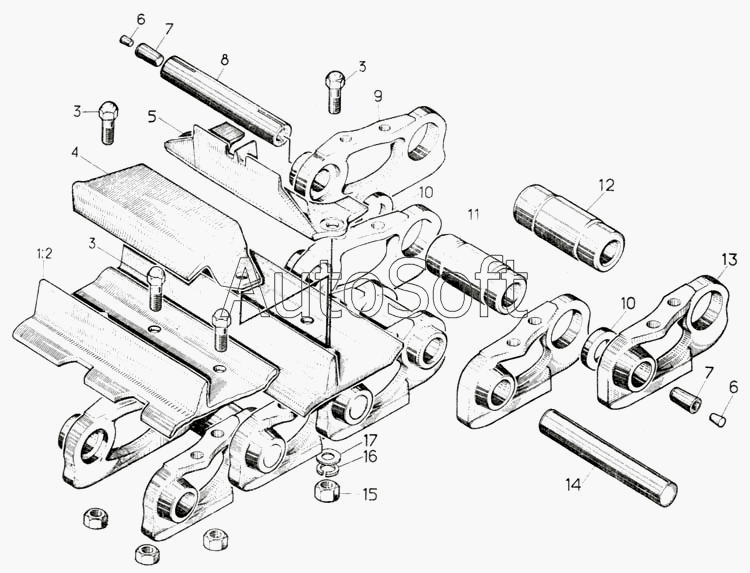

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Гусеницы
1
1
1
2
3
3
3
3
3
4
4
4
5
6
6
6
6
7
7
8
9
10
10
10
10
10
10
10
10
11
12
13
13
13
14
14
14
15
15
15
16
16
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-22-3-СП | 2***П | Гусеница болотоходных тракторов с шириной башмака 920 мм | |
| 20-22-8СП | 2***П | Гусеница болотоходных тракторов с шириной башмака 500 мм | |
| 24-22-1-СП | 2***П | Гусеница трактора с шириной башмака 500 мм | |
| 48-22-2 | 4***2 | Башмак | |
| 48-22-2СП | 4***П | Гусеница болотоходных тракторов с шириной башмака 690 мм | |
| 50-22-1 | 5***1 | Башмак | |
| 50-22-1СП | 5***П | Гусеница трактора с шириной башмака 400 мм | |
| 50-22-4СП | 5***П | Гусеница трактора с шириной башмака 500 мм к 6-катковым тележкам | |
| 50-22-9СП | 5***П | Гусеница трактора с шириной башмака 500 мм | |
| 50-22-9СП | 5***П | Гусеница трактора с шириной башмака 500 мм | |
| 1 | 5***2 | Башмак | |
| 1 | 5***2 | Башмак | |
| 1 | 5***2 | Башмак | |
| 2 | 2***4 | Башмак | |
| 3 | Б***2 | Болт М20х1,5х62 | |
| 3 | Б***2 | Болт М20х1,5х62 | |
| 3 | Б***2 | Болт М20х1,5х62 | |
| 4 | 2***2 | Башмак асфальтоходный | |
| 4 | 2***2 | Башмак асфальтоходный | |
| 4 | 2***2 | Башмак асфальтоходный | |
| 5 | 3***9 | Шайба 20х4.02.10ЮА.019 | |
| 6 | 2***1 | Шпора | |
| 6 | 2***1 | Шпора | |
| 6 | 2***1 | Шпора | |
| 7 | 7***8 | Пробка | |
| 8 | 2***9 | Конус стопорный | |
| 9 | 2***7 | Палец замыкающий | |
| 10 | 5***8 | Звено правое | |
| 10 | 5***8 | Звено правое | |
| 10 | 5***8 | Звено правое | |
| 10 | 5***8 | Звено правое | |
| 10 | 5***8 | Звено правое | |
| 10 | 5***8 | Звено правое | |
| 10 | 5***8 | Звено правое | |
| 11 | 2***5 | Проставка | |
| 12 | 2***4 | Втулка замыкающая | |
| 13 | 2***3 | Втулка | |
| 13 | 2***3 | Втулка | |
| 13 | 2***3 | Втулка | |
| 14 | 5***7 | Звено левое | |
| 14 | 5***7 | Звено левое | |
| 14 | 5***7 | Звено левое | |
| 15 | 2***6 | Палец | |
| 15 | 2***6 | Палец | |
| 15 | 2***6 | Палец | |
| 16 | 3***6 | Гайка | |
| 16 | 3***6 | Гайка | |
| 16 | 3***6 | Гайка | |
| 16 | 3***6 | Гайка | |
| 17 | Ш***9 | Шайба 20 ОТ 65Г 09 |
