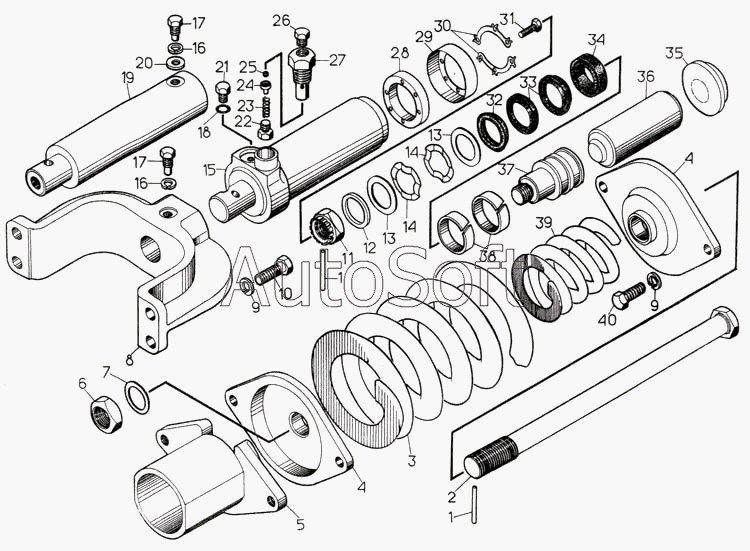

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Механизм натяжения и сдавания
29
17
18
19
20
21
22
23
24
25
26
27
28
17
17
30
31
32
33
34
35
36
37
38
39
40
8
1
1
2
3
4
4
4
5
5
6
7
9
9
9
9
10
11
12
13
13
14
14
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-21-132-СП | 2***П | Механизм сдавания | |
| 50-21-161-СП | 5***П | Цилиндр | |
| 50-21-177-СП | 5***П | Клапан | |
| 1 | 3***7 | Шплинт | |
| 2 | 5***5 | Стержень | |
| 3 | 3***1 | Пружина | |
| 4 | 5***4 | Фланец | |
| 4 | 5***8 | Фланец | |
| 5 | 2***П | Фланец | |
| 5 | 5***П | Механизм натяжения | |
| 6 | 7***5 | Гайка | |
| 7 | 2***3 | Прокладка | |
| 8 | 5***3 | Вилка | |
| 9 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 9 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 9 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 10 | 2***4 | Болт | |
| 11 | 7***5 | Гайка | |
| 12 | 5***5 | Проставка | |
| 13 | 2***5 | Прокладка | |
| 14 | 7***3 | Кольцо | |
| 15 | 5***П | Цилиндр | |
| 16 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 16 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 17 | 6***8 | Стопор | |
| 17 | 6***8 | Стопор | |
| 18 | К***2 | Кольцо 014-018-25-2-2 | |
| 19 | 2***П | Проставка | |
| 20 | 3***7 | Шайба | |
| 21 | 7***6 | Пробка | |
| 22 | 5***6 | Заглушка | |
| 23 | 7***1 | Пружина | |
| 24 | 5***5 | Толкатель | |
| 25 | Ш***0 | Шарик Б 5-200 | |
| 26 | 5***6 | Заглушка | |
| 27 | 5***4 | Корпус | |
| 28 | 3***0 | Сальник | |
| 29 | 3***8 | Крышка | |
| 30 | 7***8 | Шайба | |
| 31 | Б***9 | Болт М8х35.58.019 | |
| 32 | К***2 | Кольцо КО 50 х 70-2 | |
| 33 | К***2 | Кольцо М 50х70-2 | |
| 34 | К***2 | Кольцо КН 50х70-2 | |
| 35 | 3***4 | Упор | |
| 36 | 2***2 | Шток | |
| 37 | 5***4 | Поршень | |
| 38 | 1***2 | Кольцо | |
| 39 | 7***3 | Пружина | |
| 40 | Б***9 | Болт М20х50.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
