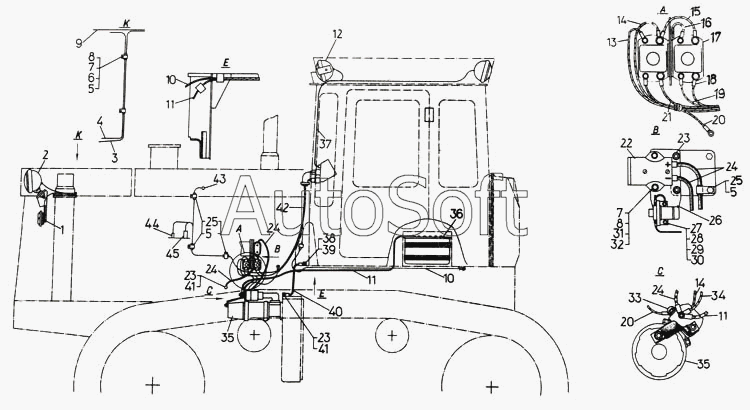

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Электрооборудование трактора с электростартерной системой пуска (ЭССП) дизеля
1
2
3
4
5
5
5
6
7
7
8
8
9
10
10
11
11
11
12
13
14
14
15
16
16
17
17
18
19
20
20
21
22
22
23
23
23
24
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
41
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***П | Установка сигнала | |
| 2 | 5***П | Установка фар капота | |
| 3 | П***9 | Провод 109 | |
| 4 | П***3 | Провод 33 | |
| 5 | 7***4 | Прокладка | |
| 6 | 7***5 | Хомут | |
| 7 | Г***9 | Гайка М8.6.019 | |
| 8 | Ш***9 | Шайба 8Т 65Г 09 | |
| 9 | П***1 | Провод 31 | |
| 10 | 5***П | Жгут 10 | |
| 11 | 5***П | Провод 22 | |
| 12 | 5***П | Установка оптического элемента | |
| 13 | П***4 | Провод 24 | |
| 14 | П***8 | Провод 28 | |
| 15 | 5***П | Провод 44 | |
| 16 | 5***П | Провод 23 | |
| 16 | 5***П | Провод 23 | |
| 17 | К***Т | Контактор | |
| 17 | К***У | Контактор | |
| 18 | П***9 | Провод 49 | |
| 19 | П***6 | Провод 146 | |
| 20 | П***1 | Провод 21 | |
| 21 | П***6 | Провод 26 | |
| 22 | П***Т | Розетка | |
| 22 | П***Э | Розетка | |
| 23 | 3***1 | Шайба | |
| 24 | 5***П | Провод 92 | |
| 25 | 4***7 | Скоба | |
| 26 | 5***6 | Панель | |
| 27 | Б***9 | Болт М6х12.58.019 | |
| 28 | Г***9 | Гайка М6.6.019 | |
| 29 | Ш***9 | Шайба 6Т 65Г 09 | |
| 30 | 3***1 | Шайба | |
| 31 | Б***9 | Болт М8-6gх50.58.019 | |
| 32 | 3***6 | Шайба | |
| 33 | 7***5 | Наконечник | |
| 34 | П***1 | Провод 171 | |
| 35 | 2***0 | Стартер | |
| 35 | 2***) | Стартер | |
| 36 | 5***П | Установка аккумуляторных батарей | |
| 37 | 5***П | Жгут 1 | |
| 38 | Б***9 | Болт М12х25.58.019 | |
| 39 | 3***1 | Шайба | |
| 40 | 5***П | Провод 251 | |
| 41 | Б***9 | Болт М10х20.58.019 | |
| 42 | 5***П | Жгут 22 | |
| 43 | М***Т | Датчик | |
| 43 | М***Э | Датчик | |
| 44 | 1***0 | Свеча факельная штифтовая | |
| 45 | 1***1 | Клапан топливный электромагнитный |
