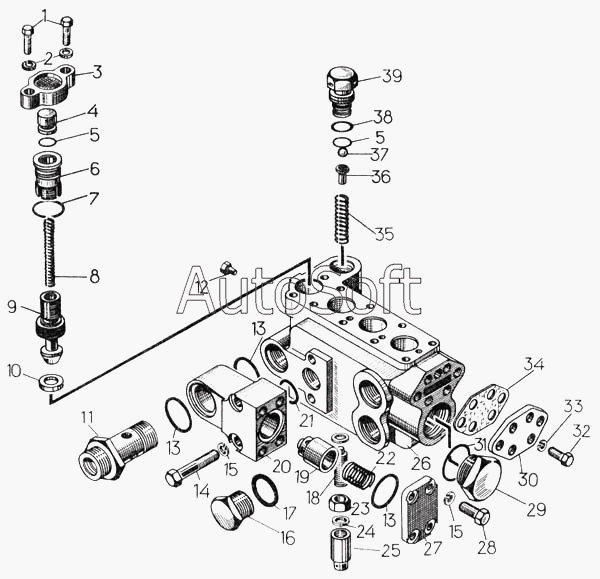

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Корпус гидрораспределителя
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р150-007 | Р***7 | Клапан перепускной | |
| Р150-009-Т | Р***Т | Клапан обратный | |
| Р150-30-004 | Р***4 | Корпус распределителя | |
| 1 | Б***9 | Болт М10-6gх35.58.019 | |
| 2 | Ш***5 | Шайба 10 65Г 05 | |
| 3 | Р***1 | Фланец | |
| 4 | Р***4 | Пята | |
| 5 | К***2 | Кольцо 018-22-25-2-2 | |
| 6 | Р***3 | Направляющая клапана | |
| 7 | Р***1 | Кольцо 1-32х0-2 | |
| 8 | Р***2 | Пружина | |
| 9 | Р***1 | Клапан перепускной | |
| 10 | Р***0 | Седло клапана | |
| 11 | Р***6 | Штуцер | |
| 12 | Р***3 | Пробка 1/8 А12.016 | |
| 13 | К***2 | Кольцо 040-046-36-2-2 | |
| 14 | Б***9 | Болт М12-6gх70.58.019 | |
| 15 | Ш***5 | Шайба 12 65Г 05 | |
| 16 | Р***5 | Пробка | |
| 17 | Р***0 | Кольцо У-032 | |
| 18 | Р***9 | Винт | |
| 19 | Р***1 | Клапан обратный | |
| 20 | Р***Т | Корпус клапана | |
| 21 | К***2 | Кольцо Н1-35х28-2 | |
| 22 | Р***2 | Пружина | |
| 23 | Р***Б | Гайка | |
| 24 | К***2 | Кольцо 018-22-25-2-2 | |
| 25 | Р***6 | Колпачок | |
| 26 | Р***2 | Корпус распределителя | |
| 27 | Р***5 | Крышка | |
| 28 | Б***9 | Болт М12-6gх40.58.019 | |
| 29 | Р***6 | Пробка | |
| 30 | Р***2 | Крышка | |
| 31 | Р***0 | Кольцо У-032 | |
| 32 | Б***9 | Болт М8-6gх16.58.019 | |
| 33 | Ш***5 | Шайба 8 65Г 05 | |
| 34 | Р***3 | Прокладка | |
| 35 | Р***8 | Пружина | |
| 36 | Р***9 | Направляющая | |
| 37 | Ш***0 | Шарик Б 9.525-100 | |
| 38 | К***2 | Кольцо 022-028-36-2-2 | |
| 39 | Р***3 | Седло клапана |
