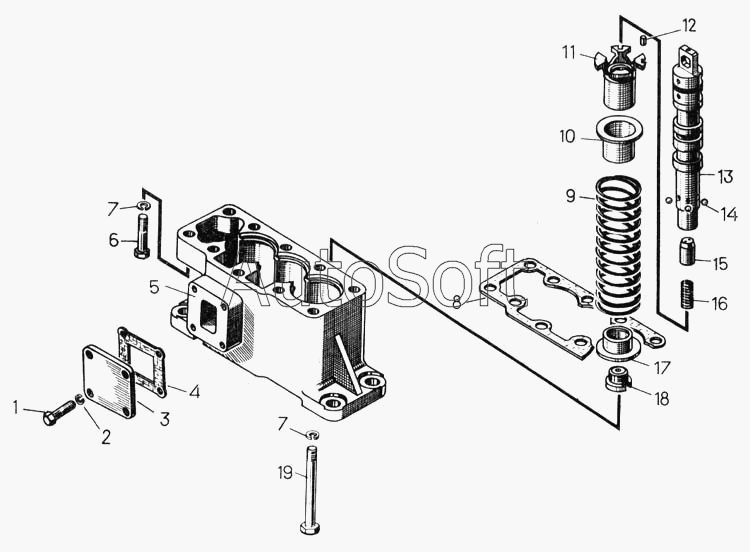

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Крышка нижняя с деталями и золотник
10
19
18
17
16
15
14
13
12
11
1
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М8-6gх16.58.019 | |
| 2 | Ш***5 | Шайба 8 65Г 05 | |
| 3 | Р***6 | Крышка | |
| 4 | Р***0 | Прокладка | |
| 5 | Р***3 | Крышка нижняя | |
| 6 | Б***9 | Болт М10-6gх45.58.019 | |
| 7 | Ш***5 | Шайба 10 65Г 05 | |
| 8 | Р***9 | Прокладка | |
| 9 | Р***5 | Пружина золотника | |
| 10 | Р***4 | Стакан верхний | |
| 11 | Р***1 | Обойма фиксатора | |
| 12 | Р***9 | Штифт 3h8х10 | |
| 13 | Р***4 | Золотник | |
| 14 | Ш***0 | Шарик Т 938-40 | |
| 15 | Р***0 | Втулка фиксатора | |
| 16 | Р***2 | Пружина фиксатора | |
| 17 | Р***3 | Стакан нижний | |
| 18 | Р***7 | Пробка золотника | |
| 19 | б***9 | болт М10-6gх120.88.35.019 |
