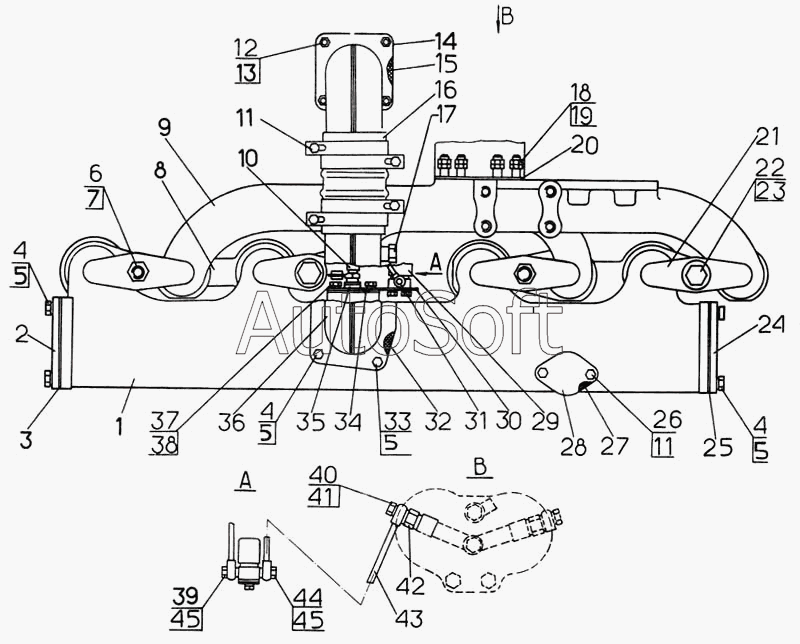

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка коллекторов на дизеле с ЭССП
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
45
12
1
2
3
4
4
4
5
5
5
5
6
7
8
9
10
11
11
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-26СП | 5***П | Установка коллекторов | |
| 1 | 5***П | Коллектор впускной | |
| 2 | 5***5 | Крышка | |
| 3 | 7***3 | Прокладка | |
| 4 | Б***9 | Болт М10х25.58.019 | |
| 5 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 6 | 7***0 | Шпилька | |
| 7 | 3***3 | Гайка | |
| 8 | 7***П | Прокладка | |
| 9 | 5***5 | Коллектор выпускной | |
| 10 | 1***0 | Свеча факельная штифтовая | |
| 11 | 5***П | Хомут | |
| 12 | Г***9 | Гайка М8х1-6.019 | |
| 13 | Ш***9 | Шайба 8Т 65Г 09 | |
| 14 | 5***П | Патрубок | |
| 15 | 7***8 | Прокладка | |
| 16 | 7***4 | Рукав | |
| 17 | 3***5 | Пробка | |
| 18 | Ш***3 | Шпилька 2М10(3Р/6q)х35.66.083 | |
| 19 | Г***9 | Гайка М10.6.089 | |
| 20 | 7***П | Прокладка | |
| 21 | 0***1 | Планка | |
| 22 | 7***6 | Болт | |
| 23 | 3***8 | Шайба | |
| 24 | 1***1 | Крышка | |
| 25 | 7***0 | Прокладка | |
| 26 | Б***9 | Болт М8х20.58.019 | |
| 27 | 4***8 | Прокладка | |
| 28 | 1***3 | Крышка | |
| 29 | 1***1 | Клапан топливный электромагнитный | |
| 30 | 5***1 | Кронштейн | |
| 31 | 5***П | Трубка | |
| 32 | 7***3 | Прокладка | |
| 33 | Б***9 | Болт М10х20.58.019 | |
| 34 | 5***9 | Прокладка | |
| 35 | 7***3 | Прокладка | |
| 36 | 5***П | Патрубок | |
| 37 | Б***9 | Болт М6х16.58.019 | |
| 38 | Ш***9 | Шайба 6Т 65Г 09 | |
| 39 | 4***8 | Кольцо | |
| 40 | 7***6 | Штуцер | |
| 41 | 5***8 | Кольцо | |
| 42 | 7***5 | Штуцер | |
| 43 | 5***П | Труба | |
| 44 | 4***8 | Кольцо | |
| 45 | 7***2 | Штуцер |
