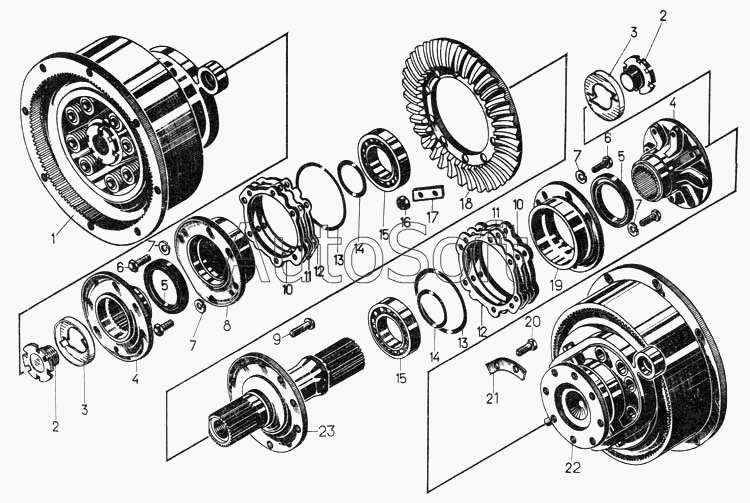

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Главная передача с бортовыми фрикционами
1
1
2
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-16-1-СП | 2***П | Передача главная с бортовыми фрикционами | |
| 24-16-1-СП | 2***П | Передача главная с бортовыми фрикционами | |
| 1 | 2***П | Фрикцион бортовой левый | |
| 1 | 2***П | Фрикцион бортовой левый | |
| 2 | 2***1 | Пробка | |
| 2 | 2***1 | Пробка | |
| 3 | 7***4 | Пластина | |
| 4 | 5***0 | Фланец | |
| 5 | М***4 | Манжета 2.1-100х125-4 | |
| 6 | 2***6 | Болт | |
| 7 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 8 | 4***0 | Корпус подшипника | |
| 9 | 1***3 | Болт | |
| 10 | 2***П | Прокладка | |
| 11 | 2***4 | Прокладка | |
| 12 | 2***5 | Прокладка | |
| 13 | 4***5 | Кольцо | |
| 14 | 4***1 | Кольцо | |
| 15 | П***А | Подшипник 7516А | |
| 16 | 3***2 | Гайка | |
| 17 | 3***6 | Пластина | |
| 18 | 1***4 | Шестерня коническая | |
| 19 | 2***1 | Корпус подшипника | |
| 19 | 2***1 | Корпус подшипника | |
| 20 | 7***9 | Болт | |
| 21 | 3***8 | Пластина | |
| 22 | 2***П | Фрикцион бортовой правый | |
| 22 | 2***П | Фрикцион бортовой правый | |
| 23 | 2***1 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
