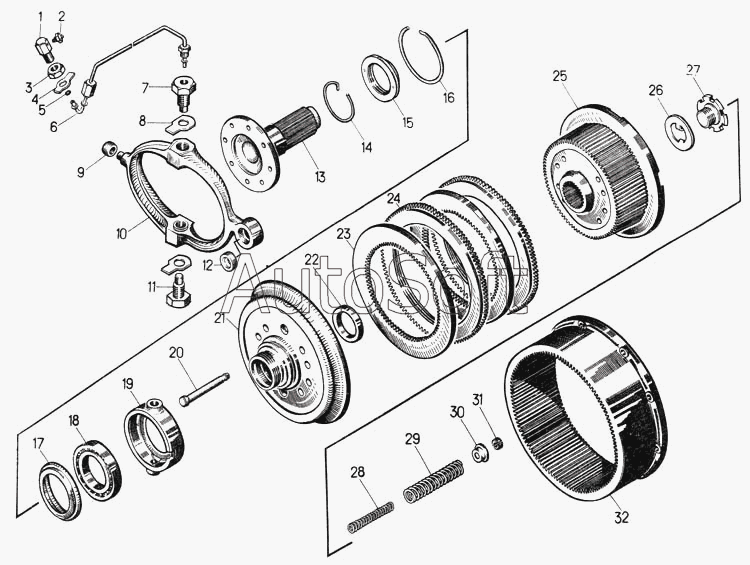

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Бортовые фрикционы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16131-СП | 1***П | Рычаг | |
| 24-16-101-СП | 2***П | Фрикцион бортовой правый | |
| 24-16-101-СП | 2***П | Фрикцион бортовой правый | |
| 24-16-102-СП | 2***П | Фрикцион бортовой левый | |
| 50-16-105-СП | 5***П | Фрикцион бортовой | |
| 50-16-105-СП | 5***П | Фрикцион бортовой | |
| 50-16-106СП | 5***П | Тарелка нажимная | |
| 1 | 7***2 | Штуцер | |
| 2 | М***6 | Масленка 1.3.Ц6 | |
| 3 | Г***9 | Гайка М20х1,5-6.019 | |
| 4 | 3***3 | Шайба | |
| 5 | 4***4 | Кольцо | |
| 6 | 1***П | Трубка | |
| 7 | 1***0 | Палец | |
| 8 | 3***7 | Шайба | |
| 9 | 1***3 | Наконечник рычага | |
| 10 | 1***2 | Рычаг | |
| 11 | 1***6 | Палец | |
| 12 | 1***4 | Седло | |
| 13 | 2***4 | Полуось | |
| 14 | 7***4 | Кольцо | |
| 15 | 2***3 | Гайка | |
| 16 | 7***3 | Кольцо | |
| 17 | 2***2 | Отражатель | |
| 18 | П***0 | Подшипник 46120 | |
| 19 | 2***1 | Корпус подшипника | |
| 20 | 1***7 | Палец | |
| 21 | 2***0 | Тарелка | |
| 22 | 2***4 | Кольцо | |
| 22 | 2***4 | Кольцо | |
| 23 | 1***1 | Диск | |
| 24 | 2***П | Диск | |
| 25 | 2***5 | Барабан внутренний | |
| 26 | 7***2 | Пластина | |
| 27 | 2***1 | Пробка | |
| 28 | 3***8 | Пружина внутренняя | |
| 29 | 3***0 | Пружина наружная | |
| 30 | 1***7 | Тарелка | |
| 31 | 1***8 | Сухарь | |
| 32 | 2***5 | Барабан наружный |
