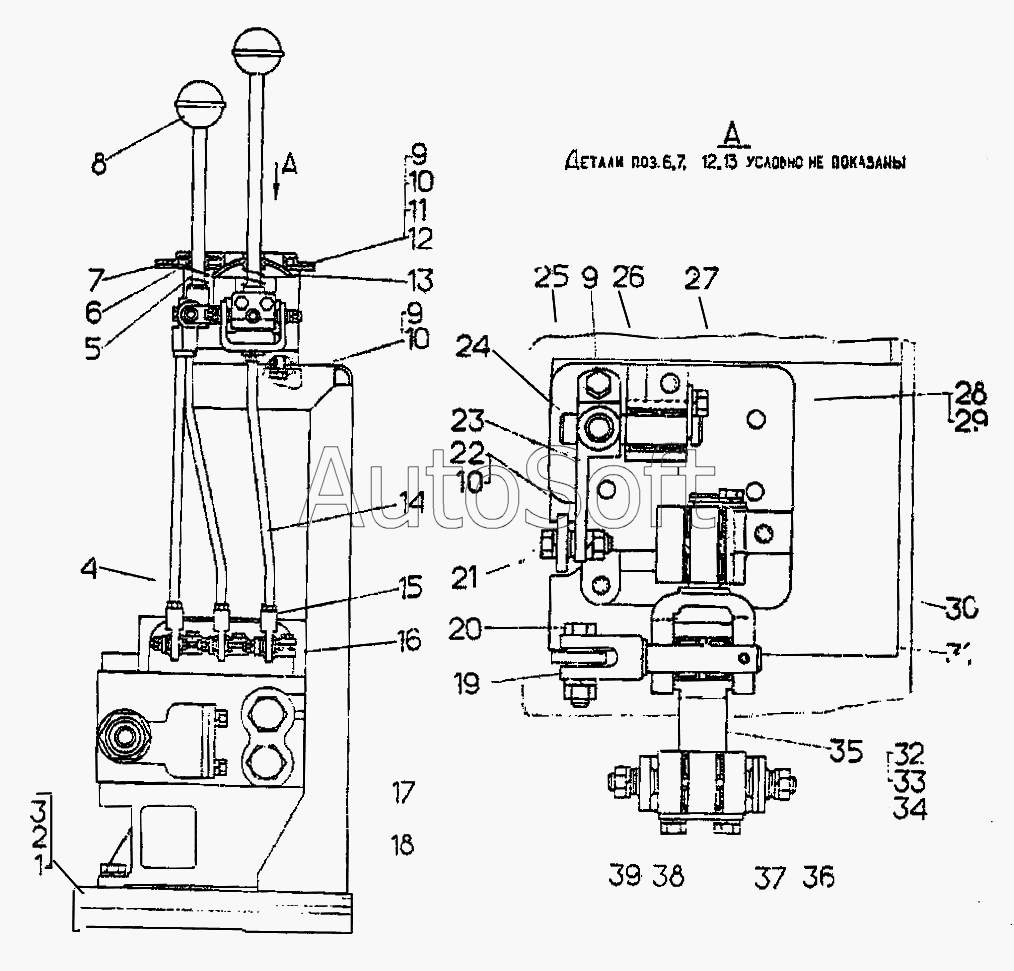

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Управление гидрораспределителем
33
12
13
6
1
3
39
32
28
9
9
9
5
22
34
29
10
10
10
11
2
26
36
17
14
18
23
35
8
24
31
30
27
15
37
19
16
25
7
4
38
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-82-62СП | 6***П | Управление гидрораспределителем | |
| 1 | 2***8 | Болт | |
| 2 | [***] | Шайба 12 ОТ65Г 09 | |
| 3 | 3***1 | Гайка | |
| 4 | 6***0 | Тяга | |
| 5 | 7***5 | Пружина | |
| 6 | 7***1 | Уплотнитель | |
| 7 | 6***6 | Лист | |
| 8 | 1***П | Рукоятка | |
| 9 | [***] | Болт М10х25.58.019 | |
| 10 | [***] | Шайба 10 ОТ 65Г 09 | |
| 11 | [***] | Шайба 10.02.3КП | |
| 12 | 7***9 | Крышка | |
| 13 | 7***0 | Уплотнитель | |
| 14 | 6***9 | Тяга | |
| 15 | 6***П | Шарнир | |
| 16 | 6***8 | Рычаг | |
| 17 | [***] | Гидрораспределитель Р160-3/1-111 | |
| 18 | 6***П | Опора | |
| 19 | 6***9 | Палец | |
| 20 | 7***1 | Болт | |
| 21 | 7***3 | Болт | |
| 22 | [***] | Гайка М10.6.019 | |
| 23 | 6***П | Рычаг | |
| 24 | 6***7 | Валик | |
| 25 | 6***3 | Кронштейн | |
| 26 | [***] | Подшипник 604703Е | |
| 27 | 6***3 | Ригель | |
| 28 | [***] | Болт М8х16.58.019 | |
| 29 | [***] | Шайба 8Т 65Г 09 | |
| 30 | 6***1 | Проставка | |
| 31 | 6***0 | Вилка | |
| 32 | [***] | Болт М6х45.58.019 | |
| 33 | [***] | Гайка М6.6.019 | |
| 34 | [***] | Шайба 6Т 65Г 09 | |
| 35 | 6***П | Рычаг | |
| 36 | [***] | Подшипник 941/17 ШС-10 | |
| 37 | 6***7 | Цапфа | |
| 38 | 6***8 | Вилка | |
| 39 | 3***7 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
