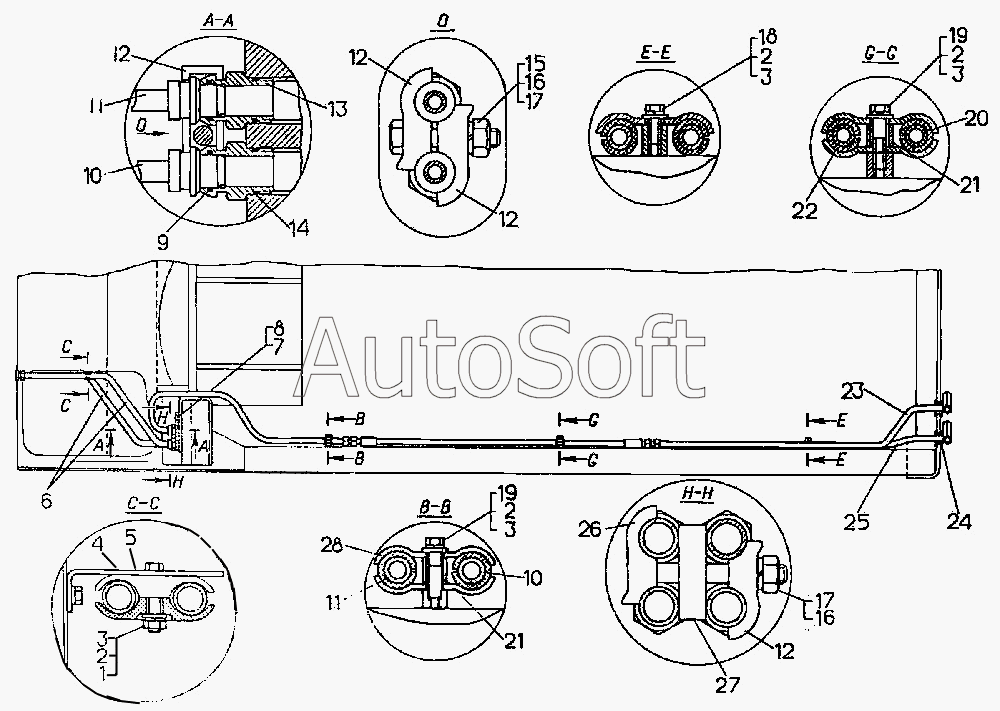

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Управление перекосом отвала и рыхлителем
24
8
7
17
17
2
2
2
2
20
16
16
1
19
19
18
9
14
22
21
21
3
3
3
3
15
20
5
28
13
27
12
12
12
12
6
23
25
11
11
10
10
4
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-82-48СП | 6***П | Управление перекосом отвала | |
| 64-82-49СП | 6***П | Управление перекосом от вала и рыхлителем | |
| 1 | [***] | Гайка М10.6.019 | |
| 2 | [***] | Шайба 10 ОТ 65Г 09 | |
| 3 | 3***1 | Шайба | |
| 4 | 5***П | Кронштейн | |
| 5 | 7***7 | Планка | |
| 6 | 6***П | Труба | |
| 7 | Р***6 | Пробка | |
| 8 | Р***0 | Кольцо У-032 | |
| 9 | 4***6 | Кольцо | |
| 10 | 6***П | Труба | |
| 11 | 6***П | Труба | |
| 12 | 1***1 | Планка | |
| 13 | 1***1 | Штуцер | |
| 14 | 4***4 | Кольцо | |
| 15 | 2***7 | Болт | |
| 16 | [***] | Гайка М16х1,5-6Н.6.019 | |
| 17 | [***] | Шайба 16 ОТ 65Г 09 | |
| 18 | [***] | Болт М10х25.58.019 | |
| 19 | [***] | Болт М10х45.58.019 | |
| 20 | Н***0 | Рукав высокого давления II-16 | |
| 20 | Н***1 | Рукав высокого давления II-16 | |
| 21 | 4***2 | Втулка | |
| 22 | 4***2 | Муфта | |
| 23 | 6***П | Труба | |
| 24 | 7***5 | Прокладка | |
| 25 | 6***П | Труба | |
| 26 | 3***П | Планка | |
| 27 | 1***8 | Вставка | |
| 28 | 5***0 | Прижим |
