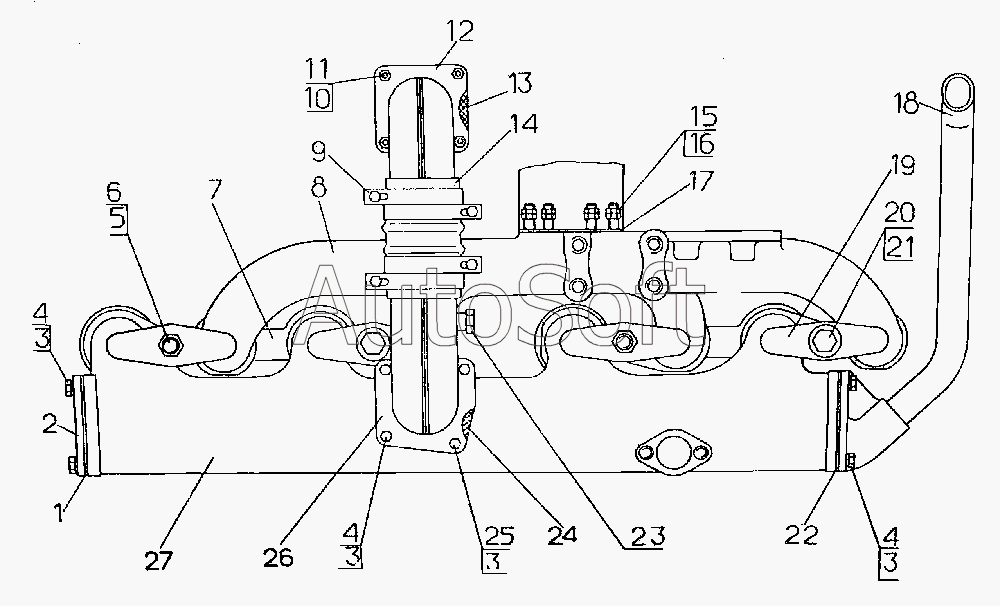

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Установка коллекторов
14
16
3
3
3
3
10
11
15
4
4
4
25
23
21
5
19
22
1
13
24
6
20
8
2
7
17
18
27
26
12
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-25СП | 5***П | Установка коллекторов | |
| 1 | 7***3 | Прокладка | |
| 2 | 5***5 | Крышка | |
| 3 | [***] | Шайба 10 ОТ 65Г 09 | |
| 4 | [***] | Болт М10х25.58.019 | |
| 5 | 3***3 | Гайка | |
| 6 | 7***0 | Шпилька | |
| 7 | 7***П | Прокладка | |
| 8 | 5***5 | Коллектор выпускной | |
| 9 | 5***П | Хомут | |
| 10 | [***] | Шайба 8Т 65Г 09 | |
| 11 | [***] | Гайка М8х1.6.019 | |
| 12 | 5***П | Патрубок | |
| 13 | 7***8 | Прокладка | |
| 14 | 7***4 | Рукав | |
| 15 | [***] | Гайка М10.6.089 | |
| 16 | [***] | Шпилька М10 3р/6gх35.66.083 | |
| 17 | 7***П | Прокладка | |
| 18 | 5***П | Труба выпускная | |
| 19 | 0***1 | Планка | |
| 20 | 7***6 | Болт | |
| 21 | 3***8 | Шайба | |
| 22 | 7***0 | Прокладка | |
| 23 | 3***5 | Пробка | |
| 24 | 7***3 | Прокладка | |
| 25 | [***] | Болт М10х20.58.019 | |
| 26 | 5***П | Патрубок | |
| 27 | 5***П | Коллектор впускной |
